Клапан электропневматический AVENTICS™ 5/2, серия CD02-AL, ISO 15407-1, 230V AC, арт. 0820038175 Артикул: 0820038175 / CD02-5/2AS-230AC Электропневматический распределитель AVENTICS™ серии CD02-AL (арт. 0820038175) — это 5/2-портовый клапан моностабильного типа (с пружинным возвратом), предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации. Модель выполнена в соответствии со стандартом ISO 15407-1 (размер 18 мм) и имеет пластинчатое подключение к базовой плите VDMA 02. Конструкция клапана — золотниковая, с положительным перекрытием и мягкими уплотнениями (Soft Seal) . Управление осуществляется одним соленоидом с внутренним пилотным подводом . В комплект поставки входит катушка на 230V AC (50/60 Гц). Управление Электрическое Номинальный расход Qn 450 л/мин Пневматическое соединение (выход) Базовая плита VDMA 02 Мин. рабочее давление 2 бар Макс. рабочее давление 10 бар Рабочее напряжение AC, 50 Гц 230 В Рабочее напряжение AC, 60 Гц 230 В Допуск напряжения AC, 50 Гц -10 % / +10 % Допуск напряжения AC, 60 Гц -10 % / +10 % Ручное дублирование С фиксацией (детант) Тип электрического подключения Разъём Типоразмер электрического подключения ISO 15217, форма C Тип управления Двойной соленоид Принцип уплотнения Мягкое уплотнение (Soft seal) Пилотное управление Внутреннее Стандарты ISO 15407-1 Ширина пилотного клапана 15 мм Тип клапана Золотниковый клапан, положительное перекрытие Принцип блокировки Принцип базовой плиты, многопозиционный Тип подключения Пластинчатое подключение Возврат С пружинным / пневмопружинным возвратом Пневматическое соединение (вход) Базовая плита VDMA 02 Пневматическое соединение (выхлоп) Базовая плита VDMA 02 Пневматическое соединение (пилотный выхлоп) Базовая плита VDMA 02 Удерживающая мощность AC, 50 Гц 1,6 В·А Стандартизированная клапанная система с размером 18 мм Простая и гибкая настройка под конкретные требования заказчика через онлайн-конфигуратор Возможна комбинация с серией CD01-PA

Клапан электропневматический AVENTICS™ 2 x 3/2, серия CD02-AL, ISO 15407-1, 24V DC, NC/NC, арт. 0820037202 Артикул: 0820037202 / CD02-3/2CC-024DC Электропневматический распределитель AVENTICS™ серии CD02-AL (арт. 0820037202) — это двухканальный клапан с функцией 2 x 3/2 (два независимых клапана 3/2 в одном корпусе), предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации. Модель выполнена в исполнении NC/NC (нормально закрытый / нормально закрытый) — в состоянии покоя оба канала закрыты . Клапан соответствует стандарту ISO 15407-1 (типоразмер 18 мм) и монтируется на базовую плиту VDMA 02 . Управление осуществляется двумя соленоидами (по одному на каждый канал) с рабочим напряжением 24V DC . Ручное дублирование — без фиксации (кнопочное). Управление Электрическое Номинальный расход Qn 450 л/мин Принцип переключения 2x 3/2 NC/NC, с пружинным возвратом Исполнение NC/NC (нормально закрытый / нормально закрытый) Пневматическое соединение (выход) Базовая плита VDMA 02 Мин. рабочее давление 2,2 бар Макс. рабочее давление 10 бар Рабочее напряжение DC 24 В Допуск напряжения DC -10 % / +10 % Ручное дублирование Без фиксации Электрических подключений 2 Тип электрического подключения Разъём Типоразмер электрического подключения ISO 15217, форма C Тип управления Двойной соленоид Принцип уплотнения Мягкое уплотнение (Soft seal) Пилотное управление Внутреннее Стандарты ISO 15407-1 Ширина пилотного клапана 15 мм Тип клапана Золотниковый клапан, положительное перекрытие Принцип блокировки Принцип базовой плиты, многопозиционный Тип подключения Пластинчатое подключение Пневматическое соединение (вход) Базовая плита VDMA 02 Пневматическое соединение (выхлоп) Базовая плита VDMA 02 Пневматическое соединение (пилотный выхлоп) Базовая плита VDMA 02 Потребляемая мощность DC 2 Вт Стандартизированная клапанная система с размером 18 мм Простая и гибкая настройка под конкретные требования заказчика через онлайн-конфигуратор

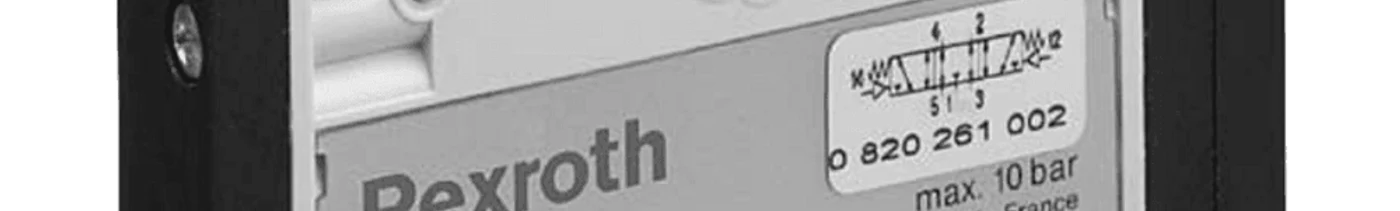

Aventics 0820260002 — это 5/2-распределитель (5 линий, 2 позиции) с пневматическим управлением из серии TC08, разработанный для компактного монтажа в системах промышленной пневмоавтоматики. Пневматический распределитель (направляющий клапан) AVENTICS™ серии TC08 — это легкий и компактный золотниковый клапан с высокой пропускной способностью, предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации . Модель 0820260002 представляет собой 5/2-распределитель (пять портов, два положения) с пружинным возвратом в исходное положение. Клапан приводится в действие пневматическим управляющим сигналом (внешний пилот) и не имеет электрической катушки, что делает его идеальным решением для применений, где использование электроники ограничено или нежелательно Устройство обеспечивает надёжное переключение потоков сжатого воздуха для управления пневматическими приводами и механизмами. Конструкция с положительным перекрытием обеспечивает надёжное переключение потоков сжатого воздуха. Номинальный расход 800 л/мин, присоединения G 1/8. Корпус из полиамида, армированного стекловолокном, обеспечивает лёгкость и устойчивость к коррозии. Принцип уплотнения: с уплотнениями из эластичных материалов Монтаж на планкеколлективного присоединения: P-планка Окружающаятемпература мин./макс.: -10°C / +50°C Температура среды мин./макс.: -10°C / +50°C Рабочая среда: Сжатый воздух Макс. величина частиц: 5 µm Содержание масла в сжатом воздухе: 0 mg/m³ - 5 mg/m³ Момент затяжки крепежного винта: 2 Nm Материалы꞉ Корпус Полиамид, армированный стекловолокном Уплотнения Акрилонитрил-бутадиен-каучук Передняя панель Полиамид, армированный стекловолокном Резьбовая втулка Латунь, хромированный; Цинковое литье под давлением, никелированная Ключевые особенности: Компактный дизайн: Ширина клапана — 8 мм, что позволяет эффективно использовать пространство в монтажных шкафах . Отличное соотношение «монтажный объем — расход» . Высокая надежность и длительный срок службы .

Клапан электропневматический Festo VUVG-L10-T32H-MT-M5-1P3, 2×3/2, моностабильный, 24V DC, M5, 125 л/мин Электропневматический распределитель Festo серии VUVG (арт. 574350) — это компактный универсальный клапан для управления потоком сжатого воздуха в системах автоматизации. Модель сочетает высокую пропускную способность с малыми габаритами (ширина всего 10 мм), что делает её идеальным решением для применений, где критично монтажное пространство . Основные характеристики: Функция клапана: 2×3/2 (два положения, три порта) — один канал нормально открытый (НО), другой нормально закрытый (НЗ), моностабильный (возврат пружиной) Тип управления: электрический (пилотный) Рабочее напряжение: 24V DC Номинальный расход: 125 л/мин Присоединительная резьба: M5 (все порты: 1, 2, 4, 5) Рабочее давление: 2,5 … 8 бар Конструктивные особенности: Электрические параметры: Энергопотребление катушки: 1,0 Вт (фаза включения — 1,0 Вт, фаза удержания — 0,3 Вт) Время включения: 8 мс Время выключения: 11 мс Продолжительность включения (ПВ): 100% Условия эксплуатации: Температура среды и окружающего воздуха: от –5 °C до +60 °C Степень защиты: IP40 / IP65 (с розеткой / колодкой подключения) Класс коррозионной стойкости (CRC): 2 — умеренная коррозионная нагрузка Пригодность для чистых помещений: класс 5 по ISO 14644-1 Соответствие LABS (PWIS): VDMA24364-B1/B2-L (без содержания лаков и красок, чувствительных к PWIS) Материалы: Корпус: кованый алюминиевый сплав Уплотнения: HNBR (гидрированный нитрильный каучук) и NBR (нитрильный каучук) Вес изделия: 54 г Монтаж: На коллекторной плите (манифолде) или со сквозным отверстием Любое положение при установке Рабочая среда: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] . Допускается работа со смазкой (в этом случае смазка должна быть постоянной) . Функция клапана: 2×3/2 (открыт / закрыт), моностабильный Тип управления: электрический Номинальный расход: 135 л/мин (нормирован по DIN 1343) Пневматические рабочие порты: M5

Клапан электропневматический Festo VUVG-L10-M52-RT-G18-1P3, 5/2, моностабильный, 24V DC, G1/8. VUVG — Серия компактных клапанов. L10 — Типоразмер (ширина 10 мм). M52 — Функция клапана, вероятно, 5/2 (5 портов, 2 положения) с пневматической или механической (пружинной) возвратом (моностабильный). RT — Тип ручного дублирования (обычно «детант» или «фиксация»). G18 — Тип присоединительной резьбы (G1/8). 1P3 — Электрическое подключение (скорее всего, разъем с индикацией). Технические характеристики: Опираясь на стандартные параметры линейки Festo VUVG-L10 (10 мм), можно ожидать следующих технических характеристик: Функция: 5/2-распределитель, моностабильный (с возвратом через пружину в исходное положение, если сигнал прерван). Конструктивные особенности: Золотниковый клапан с корпусом из литого алюминия и мягкими уплотнениями. Номинальный расход: Примерно 400–500 л/мин (значение может варьироваться в зависимости от давления). Пневматические порты: Вход/выход — G1/8, управляющие порты — возможно M5. Диапазон давлений: 2,5 ... 8 бар. Температура эксплуатации: -5 ... +50 °C. Электрика: 24V DC (мощность в районе 1 Вт, защита от перенапряжения).

Клапан электропневматический SMC VFS1120-5YO-01F-Q, 5/2, 24V DC, G1/8, серия VF1000 Электропневматический распределитель SMC серии VF1000 (арт. VFS1120-5YO-01F-Q) — это компактный 5-портовый соленоидный клапан с рабочим напряжением 24V DC и присоединительной резьбой G1/8. Модель выполнена в моностабильном исполнении (2-позиционный, с возвратом пружиной), что обеспечивает надёжную фиксацию положения при снятии управляющего сигнала. Основные технические характеристики: Параметр Значение Тип управления Соленоидный (электромагнитный) Функция 5-портовый соленоидный клапан (5/2) Исполнение 2-позиционный, моностабильный (с пружинным возвратом) Присоединительная резьба G 1/8 (Rc) Напряжение питания 24V DC Способ монтажа Индивидуальный монтаж, индивидуальный пилотный выхлоп Электрическое подключение DIN-терминал с разъемом (тип D) Защита от скачков напряжения Есть, со встроенным индикатором рабочего состояния (тип Z) Ручное дублирование Утопленная моностабильная кнопка (вспомогательное ручное управление) Вес 0,212 кг Сертификация CE (маркировка Q) Конструктивные особенности: Компактный корпус для экономии монтажного пространства Встроенный ограничитель скачков напряжения и светодиодный индикатор состояния Удобное утопленное ручное управление для тестирования и настройки Высокая надёжность и длительный ресурс работы Области применения: Системы пневматической автоматизации Управление пневмоцилиндрами двустороннего действия Промышленное оборудование (сборочные, упаковочные, фасовочные линии) Станкостроение и робототехника

Тип действия 1 (2-позиционный моностабильный) Тип плиты 20 (Индивидуального монтажа, Встроенный плагин разъем) Тип пилота Внутренний пилот (Нет для типа 60) Характеристики катушки Стандартный Номинальное напряжение 5 (24VDC) Электрический ввод D (DIN-терминал с разъемом) Светоиндикация и ограничитель скачков напряжения Z (индикатор рабочего состояния и ограничитель скачков напряжения) Вспомогательное ручное управление Без фиксации - кнопка Порты A, B M5 (Индивидуального монтажа M5X0.8) Резьба Rc (или метрическая) Опция без монтажного элемента По запросу Нет Вес 0.081 Kg Электропневматический распределитель (соленоидный клапан) SMC серии SY3000 — это компактный 5-портовый клапан с высокой пропускной способностью и низким энергопотреблением. Модель SY3120-5DZ-M5 выполнена в моностабильном исполнении (2-позиционный, 5/2) с резьбой M5 и рабочим напряжением 24V DC. Особенности конструкции Схема управления: 2-позиционная моностабильная (сигнал подаётся — клапан переключается, сигнал снимается — возвращается в исходное положение пружиной) Электрическое подключение: DIN-разъём (DIN 43650B) с индикатором состояния и защитой от выбросов напряжения Ручное дублирование: Нефиксируемая кнопка для ручного переключения при отладке Система уплотнений: Мягкое уплотнение (Soft seal) Способ монтажа: Трубный (непосредственное подключение), может монтироваться индивидуально или в составе коллектора Смазка: Не требуется (эксплуатация без смазки) Положение при монтаже: Любое Области применения Управление пневматическими цилиндрами (цилиндры до Ø50 мм со скоростью 300 мм/с) Системы промышленной автоматизации и робототехника Упаковочное и сборочное оборудование Станкостроение Компактные пневматические системы

Электромагнитный диафрагменный клапан непрямого действия IMI Buschjost серии 82400 — это надежное и компактное решение для управления потоками газов и жидкостей. Модель с присоединением G1/2, нормально закрытым (NC) исполнением и пилотным управлением обеспечивает высокую пропускную способность и плавное срабатывание. Основные особенности: Высокий расход благодаря оптимальной конструкции проточной части Плавное срабатывание — демпфированное закрытие/открытие Четкий компактный дизайн для удобства монтажа в ограниченном пространстве «Click-on®» — взаимозаменяемая катушка без инструментов (экономия времени при обслуживании) Особенно подходит для использования в качестве водяного клапана по стандарту DIN EN 60730-2-8 Технические характеристики: Рабочая среда Газы, жидкости Температура окружающей среды –10 ... 50 °C, 14 ... 122 °F Температура рабочей среды –10 ... 90 °C, 14 ... 194 °F Рабочее давление 0,1 ... 16 бар, 1,45 ... 232 psi Присоединительная резьба G1/2 Принцип управления Соленоидный пилотный / возврат пружиной Код катушки 9101 Функция НЗ (нормально закрытый) Номинальный диаметр 12 мм Режим работы клапана 2/2 Cv (коэффициент расхода) 4,4 гал/мин (US) Расход 63 л/мин, 2,2 scfm Kv 3,8 м³/ч Потребляемая мощность 15/12 В·А (пусковая / удерживающая?) Материалы — корпус Латунь Материалы — эластомеры Нитриловый каучук (NBR) Степень защиты IP IP65 Габариты — высота 44 мм Габариты — длина 81 мм Габариты — ширина 64 мм Страна производства Германия Области применения: Водоснабжение и системы водоподготовки (соответствие DIN EN 60730-2-8) Системы орошения и ирригации Промышленные системы охлаждения Дозирование жидкостей и газов Компрессорное и вакуумное оборудование Упаковочные и пищевые производства Преимущества: Простота обслуживания (катушка меняется за секунды без инструментов), устойчивость к длительным циклам работы, компактные размеры и немецкое качество изготовления делают этот клапан оптимальным выбором для автоматизированных систем управления потоками сред.

Электропневматический распределитель (соленоидный клапан) серии 3, модель 354-E15-02 — это 5/2-портовый клапан моностабильного типа с присоединительной резьбой G1/4 и внешним пилотным управлением от одного соленоида. Устройство предназначено для управления потоком сжатого воздуха в системах промышленной автоматизации. Конструктивные особенности: Компактный и надежный золотниковый клапан Внешнее пилотное управление позволяет использовать клапан при низком входном давлении Бистабильное ручное дублирование — удобно для тестирования и настройки Интерфейс соленоида 22×22 мм позволяет легко заменять катушки Области применения: Управление пневматическими цилиндрами двустороннего действия Системы автоматизации производственных линий Упаковочное и сборочное оборудование Пневматические системы управления Преимущества: Простота монтажа, совместимость с широким спектром катушек (интерфейс 22×22), надежность в циклических режимах работы. Функция 5/2 (5 портов / 2 положения) Тип действия Моностабильный (с пружинным возвратом) Расход (Nl/min) 1300 Рабочее давление –0,9 ... 10 бар Давление управления (пилотное) 2,5 ... 10 бар Рабочая температура 0 ... 60 °C Присоединительная резьба G1/4" Интерфейс соленоида 22×22 мм (стандарт Camozzi) Подвод пилотного воздуха M5 Ручное дублирование Бистабильное (с фиксацией), под отвёртку Материал корпуса Алюминий Материал золотника Нержавеющая сталь Материал уплотнений NBR (нитриловый каучук) Установка В любом положении Габариты (Д×Ш×В) 41×25×158,5 мм Конструктивные особенности Внешнее пилотное управление — позволяет использовать клапан при низком входном давлении (вплоть до -0,9 бар) Золотниковая конструкция — обеспечивает высокую надежность и долговременный ресурс Бистабильное ручное дублирование — удобно для тестирования и настройки, фиксируется в переключенном положении Малые габариты — компактная конструкция для экономии монтажного пространства Важная информация Данный распределитель поставляется без соленоидной катушки.

Электропневматический распределитель Camozzi серии 3 (арт. 354-011-02) — это 5/2-портовый клапан бистабильного типа с присоединительной резьбой G1/4, предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации . Модель имеет золотниковую конструкцию и управляется двумя соленоидами (бистабильное исполнение) — каждый соленоид отвечает за одно из двух положений клапана. При снятии управляющего сигнала клапан сохраняет последнее переключенное положение (эффект «памяти») . Данный распределитель поставляется без соленоидных катушек и электрических разъемов, которые необходимо заказывать отдельно . Параметр Значение Функция 5/2 (5 портов / 2 положения) Тип действия Бистабильный (двухпозиционный, с электропневматическим возвратом) Расход 1300 Нл/мин Рабочее давление 1,5 ... 10 бар Присоединительная резьба G1/4" Интерфейс соленоида Механический 22×22 мм (стандарт Camozzi) Ручное дублирование Моностабильное (IM) — поставляется по запросу Рабочая температура 0 ... 60 °C (с сухим воздухом до –20 °C) Материал корпуса Алюминий Материал золотника Нержавеющая сталь Материал уплотнений NBR (нитриловый каучук) Рабочая среда Отфильтрованный сжатый воздух без смазки (допускается использование масла ISOVG32 при условии непрерывной смазки) Установка В любом положении Конструктивные особенности Золотниковая сбалансированная конструкция — обеспечивает высокую надежность и долговременный ресурс Бистабильное (двухпозиционное) управление — клапан сохраняет положение после отключения питания (эффект памяти) Отсутствие минимального пилотного давления — в отличие от версий с внешним сервоуправлением, данная модель не требует минимального давления управления Ручное дублирование по запросу (моностабильное) — для тестирования и настройки Универсальность монтажа — возможна индивидуальная установка или монтаж на распределительной плите (манифолде) Совместимые компоненты Катушки и разъемы приобретаются отдельно .

Клапан электропневматический Metal Work MACH 16, 5/2, G1/8", бистабильный, 24V DC, арт. 7062020112 Артикул: Elpn 1/8'' 5/2 bist. 24VDC MACH16 Электропневматический распределитель Metal Work серии MACH 16 (арт. 7062020112) — это миниатюрный 5/2-портовый клапан бистабильного типа с присоединительной резьбой G1/8", предназначенный для управления потоком сжатого воздуха в компактных системах промышленной автоматизации . Модель разработана в рамках концепции миниатюризации: ширина клапана составляет всего 16 мм, что позволяет эффективно использовать монтажное пространство без потери производительности . Клапан относится к типу MACH 16 и имеет бистабильное (двухпозиционное) исполнение — после подачи управляющего сигнала на один из соленоидов клапан переключается и сохраняет положение даже после отключения питания (эффект "памяти") . Поставляется в полной комплектации со встроенной катушкой на 24V DC и разъемом 15 мм form C DIN 43650 . Степень защиты — IP65 Код EAN 8024986172256 Краткое описание Elpn 1/8'' 5/2 бист. 24VDC MACH16 Электрическое подключение Разъём 15 мм, форма C DIN 43650 Расход 750,00 л/мин Расход при 6,3 бар, ΔP 1 бар (Нл/мин) 750 Функциональное обозначение клапаны Макс. входное давление 10,00 бар Макс. температура (°C) 60 Мин. входное давление 1,00 бар Мин. температура (°C) –10 Серия продукции Клапаны серии MACH 16 Степень защиты IP 65 Диаметр трубы под быстроразъёмный штуцер (Ø) 1/8" Тип резьбы Цилиндрическая газовая Тип Электропневматический Напряжение 24 VDC Схема каналов 5/2 Имеются также другие варианты исполнения: с пружинным возвратом (моностабильный) — арт. 7062020102 , для многопозиционного разъема — арт. 7062040112 , с разъемом M8 — арт. 706203011M , а также пневматическая версия — арт. 7062010110

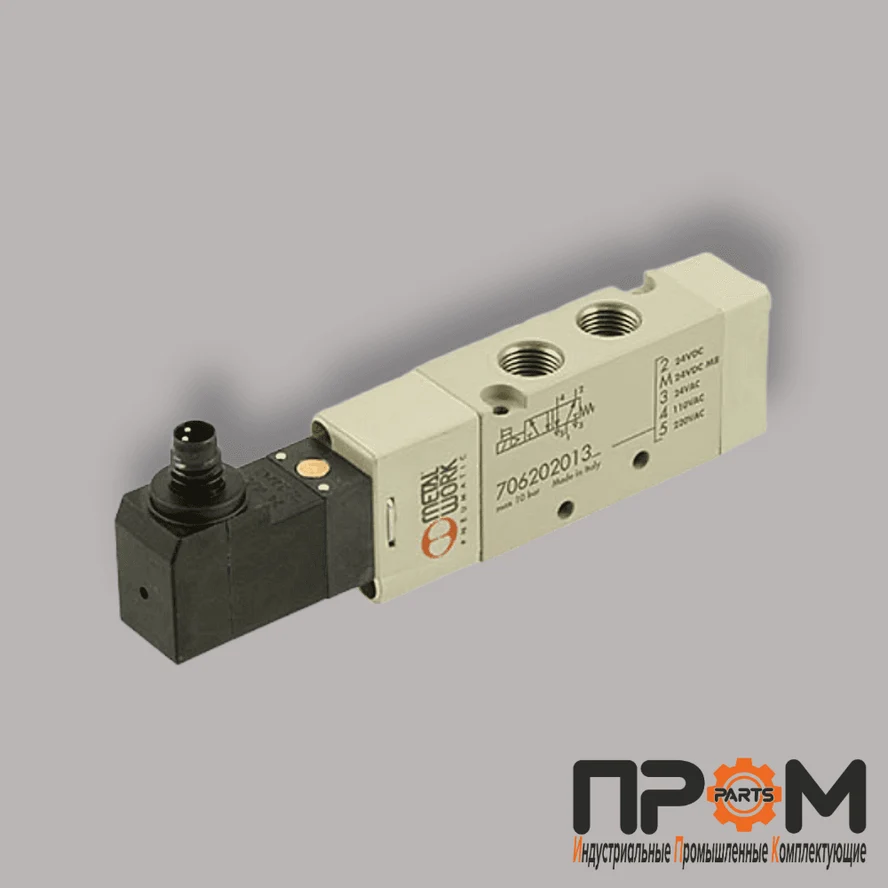

Клапан электропневматический Metal Work MACH 16, 5/2, G1/8", моностабильный с пружинным возвратом, 24V DC, разъем M8 Артикул: Elpn 1/8'' 5/2 mono. spring pn. 24VDC M8 Mach16 / 706202010M Электропневматический распределитель Metal Work серии MACH 16 (арт. 706202010M) — это миниатюрный 5/2-портовый клапан моностабильного типа с присоединительной резьбой G1/8", предназначенный для управления потоком сжатого воздуха в компактных системах промышленной автоматизации. Модель разработана в рамках концепции миниатюризации: ширина клапана составляет всего 16 мм, что позволяет эффективно использовать монтажное пространство без потери производительности. Клапан относится к типу MACH 16 и имеет моностабильное (с пружинным возвратом) исполнение — при подаче напряжения клапан переключается, а при отключении автоматически возвращается в исходное положение под действием пружины. Данная версия оснащена пневматической возвратной пружиной (spring pneumatic). Код EAN 8056686606502 Краткое описание Elpn 1/8'' 5/2 моно. пружина пневм. 24VDC M8 Mach16 Электрическое подключение Разъём 15 мм M8 Расход 750,00 л/мин Функциональное обозначение клапаны Макс. входное давление 10,00 бар Макс. температура (°C) 60 Мин. входное давление 1,90 бар Мин. температура (°C) –10 Серия продукции Клапаны серии MACH 16 Резьбовое соединение 1/8" Тип Электропневматический Напряжение 24 VDC Схема каналов 5/2 Клапан поставляется в полной комплектации со встроенной катушкой на 24V DC и разъемом M8 (15 мм form C) . Степень защиты — IP65 (при использовании с соответствующим разъемом).
