Клапан электропневматический AVENTICS™ 5/2,...

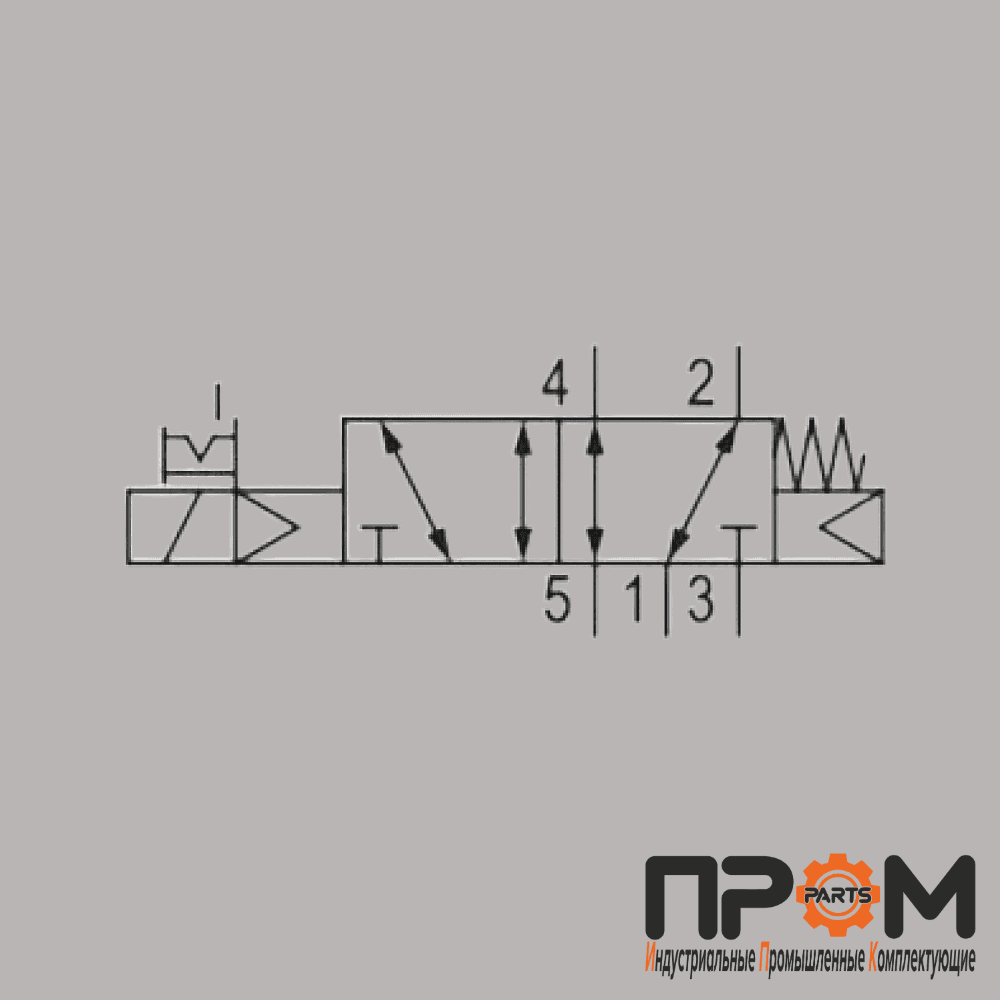

Клапан электропневматический AVENTICS™ 5/2, серия CD02-AL, ISO 15407-1, 230V AC, арт. 0820038175 Артикул: 0820038175 / CD02-5/2AS-230AC Электропневматический распределитель AVENTICS™ серии CD02-AL (арт. 0820038175) — это 5/2-портовый клапан моностабильного типа (с пружинным возвратом), предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации. Модель выполнена в соответствии со стандартом ISO 15407-1 (размер 18 мм) и имеет пластинчатое подключение к базовой плите VDMA 02. Конструкция клапана — золотниковая, с положительным перекрытием и мягкими уплотнениями (Soft Seal) . Управление осуществляется одним соленоидом с внутренним пилотным подводом . В комплект поставки входит катушка на 230V AC (50/60 Гц). Управление Электрическое Номинальный расход Qn 450 л/мин Пневматическое соединение (выход) Базовая плита VDMA 02 Мин. рабочее давление 2 бар Макс. рабочее давление 10 бар Рабочее напряжение AC, 50 Гц 230 В Рабочее напряжение AC, 60 Гц 230 В Допуск напряжения AC, 50 Гц -10 % / +10 % Допуск напряжения AC, 60 Гц -10 % / +10 % Ручное дублирование С фиксацией (детант) Тип электрического подключения Разъём Типоразмер электрического подключения ISO 15217, форма C Тип управления Двойной соленоид Принцип уплотнения Мягкое уплотнение (Soft seal) Пилотное управление Внутреннее Стандарты ISO 15407-1 Ширина пилотного клапана 15 мм Тип клапана Золотниковый клапан, положительное перекрытие Принцип блокировки Принцип базовой плиты, многопозиционный Тип подключения Пластинчатое подключение Возврат С пружинным / пневмопружинным возвратом Пневматическое соединение (вход) Базовая плита VDMA 02 Пневматическое соединение (выхлоп) Базовая плита VDMA 02 Пневматическое соединение (пилотный выхлоп) Базовая плита VDMA 02 Удерживающая мощность AC, 50 Гц 1,6 В·А Стандартизированная клапанная система с размером 18 мм Простая и гибкая настройка под конкретные требования заказчика через онлайн-конфигуратор Возможна комбинация с серией CD01-PA
