Клапан электропневматический AVENTICS™ 2 x 3...

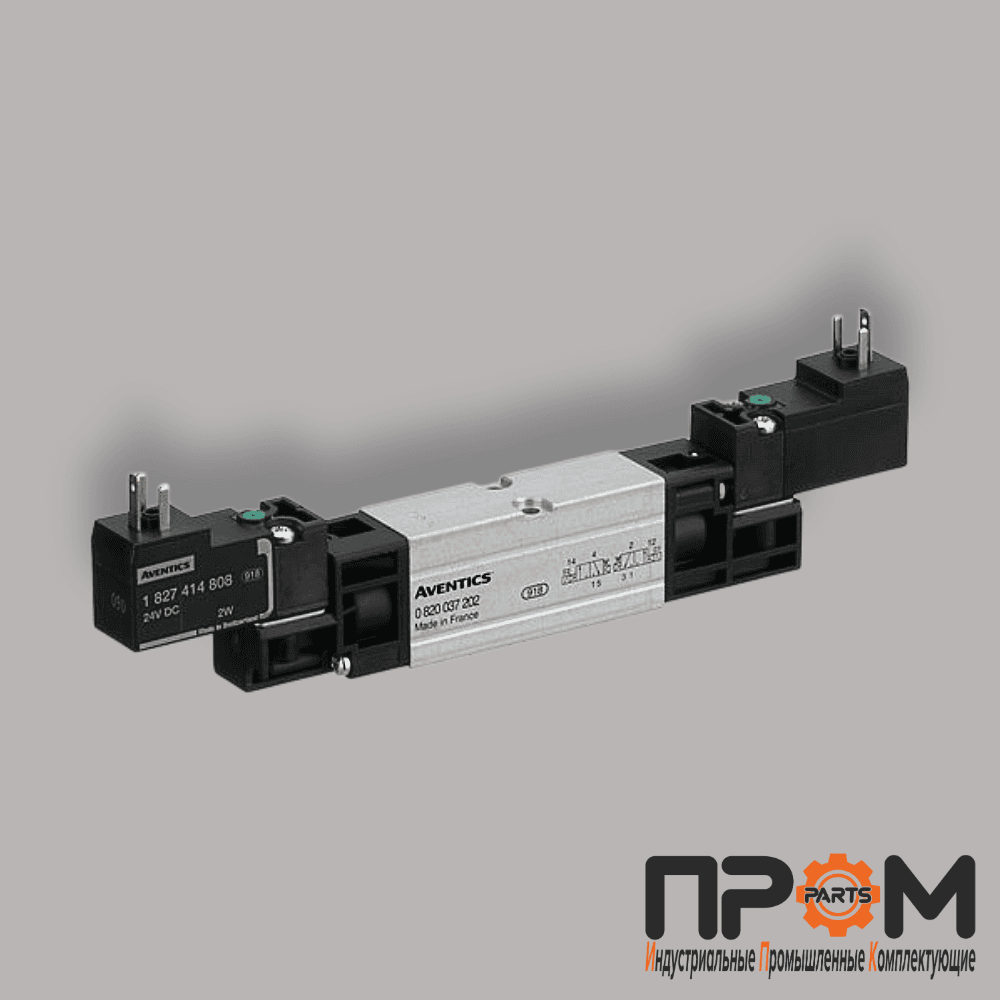

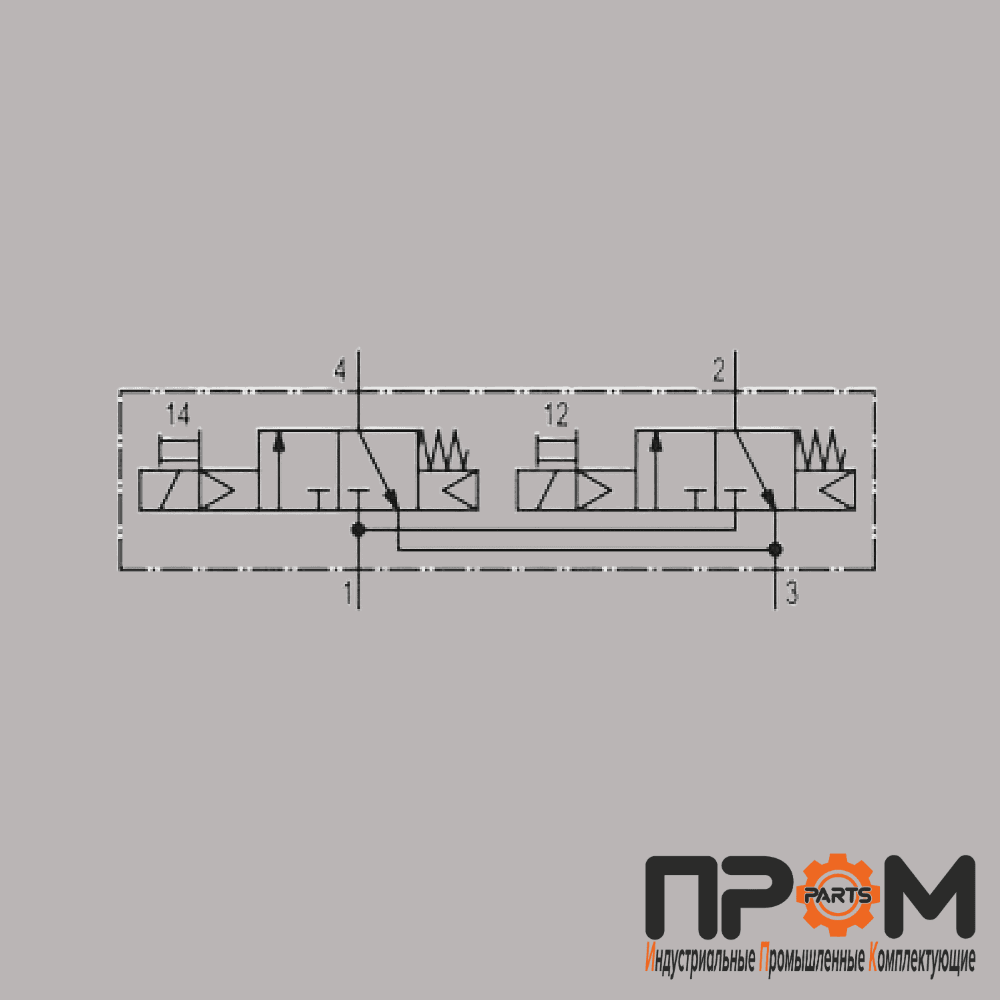

Клапан электропневматический AVENTICS™ 2 x 3/2, серия CD02-AL, ISO 15407-1, 24V DC, NC/NC, арт. 0820037202 Артикул: 0820037202 / CD02-3/2CC-024DC Электропневматический распределитель AVENTICS™ серии CD02-AL (арт. 0820037202) — это двухканальный клапан с функцией 2 x 3/2 (два независимых клапана 3/2 в одном корпусе), предназначенный для управления потоком сжатого воздуха в системах промышленной автоматизации. Модель выполнена в исполнении NC/NC (нормально закрытый / нормально закрытый) — в состоянии покоя оба канала закрыты . Клапан соответствует стандарту ISO 15407-1 (типоразмер 18 мм) и монтируется на базовую плиту VDMA 02 . Управление осуществляется двумя соленоидами (по одному на каждый канал) с рабочим напряжением 24V DC . Ручное дублирование — без фиксации (кнопочное). Управление Электрическое Номинальный расход Qn 450 л/мин Принцип переключения 2x 3/2 NC/NC, с пружинным возвратом Исполнение NC/NC (нормально закрытый / нормально закрытый) Пневматическое соединение (выход) Базовая плита VDMA 02 Мин. рабочее давление 2,2 бар Макс. рабочее давление 10 бар Рабочее напряжение DC 24 В Допуск напряжения DC -10 % / +10 % Ручное дублирование Без фиксации Электрических подключений 2 Тип электрического подключения Разъём Типоразмер электрического подключения ISO 15217, форма C Тип управления Двойной соленоид Принцип уплотнения Мягкое уплотнение (Soft seal) Пилотное управление Внутреннее Стандарты ISO 15407-1 Ширина пилотного клапана 15 мм Тип клапана Золотниковый клапан, положительное перекрытие Принцип блокировки Принцип базовой плиты, многопозиционный Тип подключения Пластинчатое подключение Пневматическое соединение (вход) Базовая плита VDMA 02 Пневматическое соединение (выхлоп) Базовая плита VDMA 02 Пневматическое соединение (пилотный выхлоп) Базовая плита VDMA 02 Потребляемая мощность DC 2 Вт Стандартизированная клапанная система с размером 18 мм Простая и гибкая настройка под конкретные требования заказчика через онлайн-конфигуратор
