SMC TU0604BU / полиуретановая пневматическая...

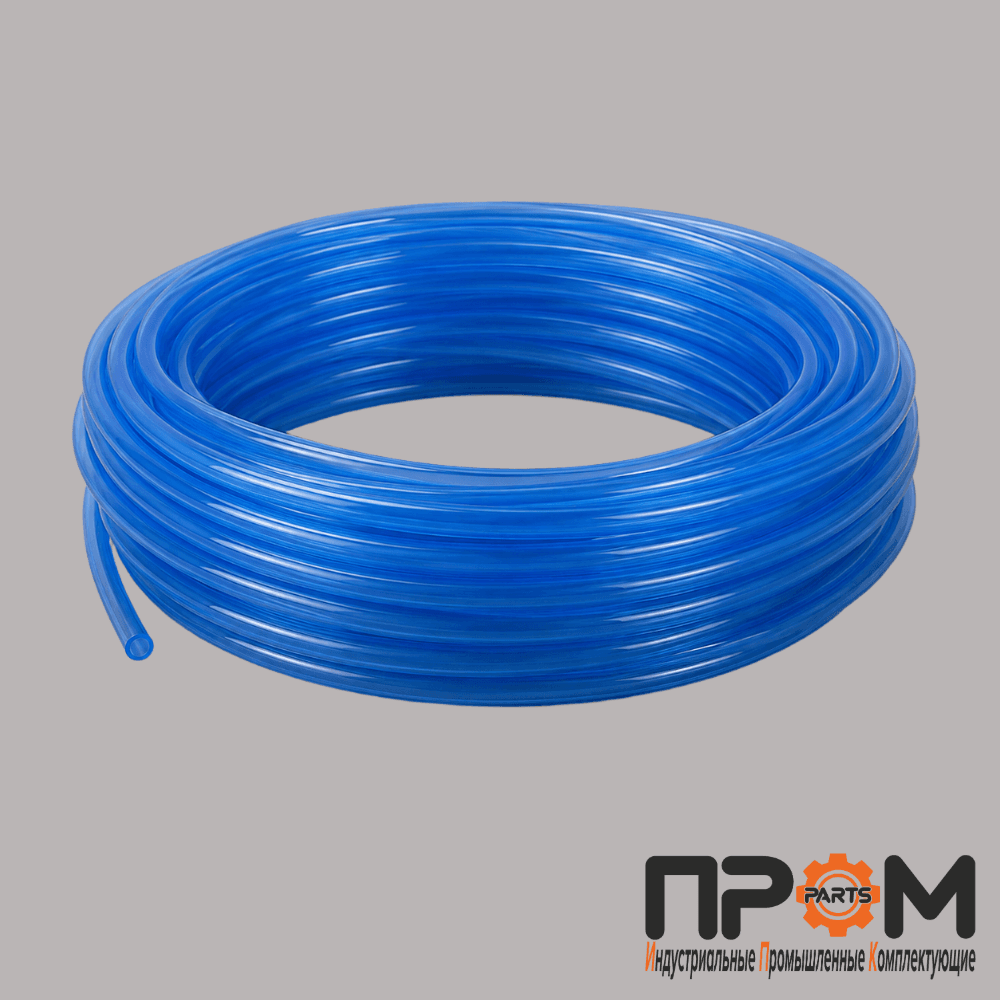

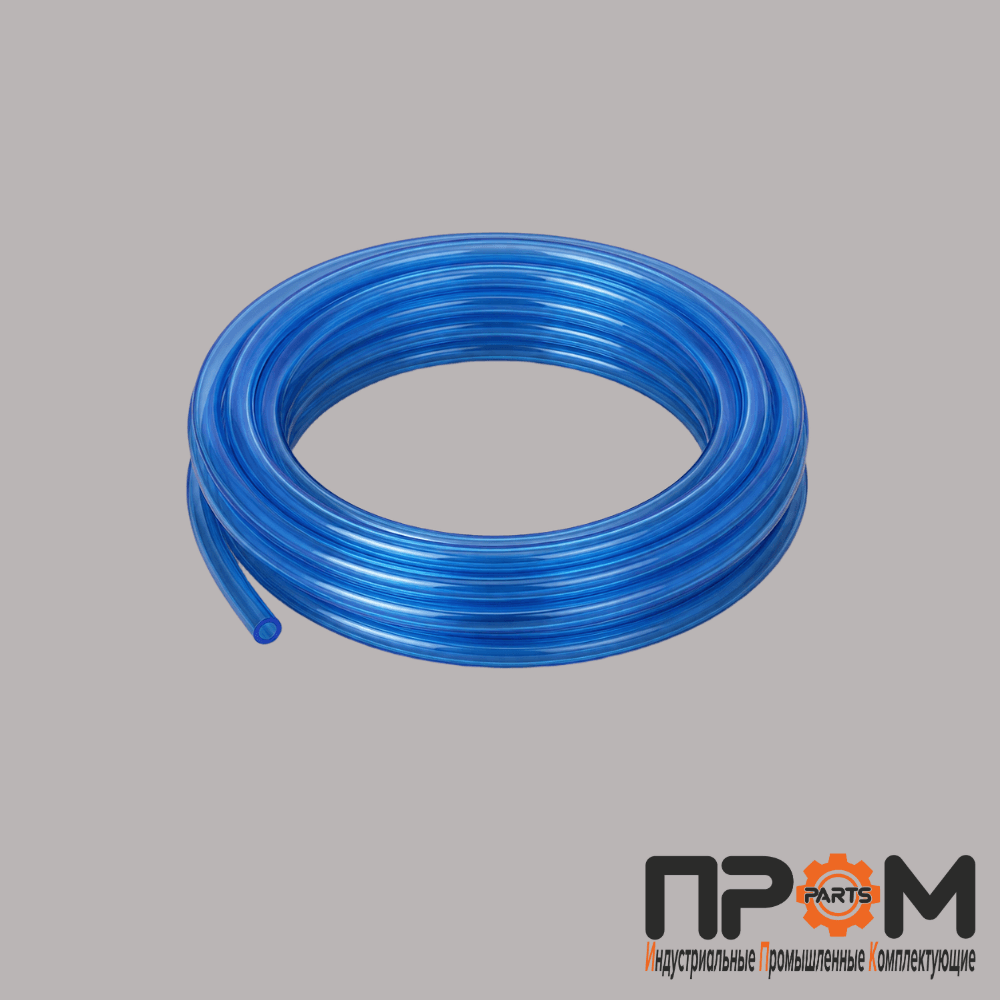

SMC TU0604BU — гибкая полиуретановая трубка серии TU для подачи сжатого воздуха в промышленных пневматических системах. Наружный диаметр составляет 6 мм, внутренний — 4 мм, толщина стенки — 1 мм. Трубка применяется для соединения пневматических цилиндров, распределителей, клапанов, блоков подготовки воздуха, вакуумных компонентов и другого промышленного оборудования. Наружная поверхность откалибрована для надёжного монтажа в быстроразъёмные цанговые фитинги под трубку 6 мм. Полиуретановый материал обеспечивает гибкость и позволяет прокладывать пневматические линии в ограниченном пространстве. Минимальный радиус изгиба для типоразмера TU0604 составляет 15 мм. Трубка может работать со сжатым воздухом, вакуумом и технической водой общего промышленного назначения. Максимальное рабочее давление составляет 0,8 МПа при +20 °C, 0,65 МПа при +40 °C и 0,5 МПа при +60 °C. Допустимый температурный диапазон при работе с воздухом — от −20 до +60 °C, с водой — от 0 до +40 °C без замерзания. Технические характеристики Характеристика Значение Тип изделия Пневматическая трубка Серия TU Базовый артикул TU0604BU Артикул бухты 20 м TU0604BU-20 Артикул бухты 100 м TU0604BU-100 Материал Полиуретан Наружный диаметр 6 мм Внутренний диаметр 4 мм Толщина стенки 1 мм Цвет Синий, полупрозрачный Рабочая среда Сжатый воздух, вакуум, техническая вода общего назначения Максимальное рабочее давление при +20 °C 0,8 МПа / 8 бар Максимальное рабочее давление при +40 °C 0,65 МПа / 6,5 бар Максимальное рабочее давление при +60 °C 0,5 МПа / 5 бар Рабочее вакуумное давление До −101,3 кПа Температура при работе с воздухом От −20 до +60 °C Температура при работе с водой От 0 до +40 °C, без замерзания Минимальный радиус изгиба при +20 °C 15 мм Стандартная длина бухты 20 или 100 м Наружная поверхность Калиброванная Совместимые соединения Быстроразъёмные, вставные, самоустанавливающиеся и миниатюрные фитинги Соответствие RoHS Да Особенности и преимущества стандартный размер для фитингов под трубку 6 мм; гибкий полиуретановый материал; минимальный радиус изгиба 15 мм; рабочее давление до 8 бар при +20 °C; возможность работы с вакуумом; совместимость с быстроразъёмными фитингами SMC; синий цвет для визуального обозначения пневматической линии; варианты поставки в бухтах 20 и 100 метров; соответствие требованиям RoHS. Применение Трубка SMC TU0604BU используется для подключения: пневматических цилиндров и захватов; электромагнитных распределителей; регуляторов и блоков подготовки воздуха; вакуумных эжекторов и присосок; пневматических инструментов; промышленного автоматизированного оборудования. SMC TU0604BU, TU0604BU-20, TU0604BU-100, TU0604BU20, TU0604BU100, трубка SMC 6 мм, пневматическая трубка SMC, полиуретановая трубка 6×4 мм, трубка PU 6 мм, синяя пневматическая трубка, пневмошланг 6 мм, трубка для сжатого воздуха, вакуумная трубка, трубка для цанговых фитингов, SMC TU, пневматические комплектующие Пневматическая трубка SMC TU0604BU из полиуретана. Размер 6×4 мм, давление до 8 бар, температура от −20 до +60 °C, цвет синий. Бухты 20 и 100 м. Полные артикулы стандартных бухт: TU0604BU-20 — бухта 20 м; TU0604BU-100 — бухта 100 м. Расшифровка обозначения: TU — полиуретановая трубка; 0604 — наружный диаметр 6 мм, внутренний диаметр 4 мм; BU — синий полупрозрачный цвет; 20 / 100 — длина трубки в бухте, м.
