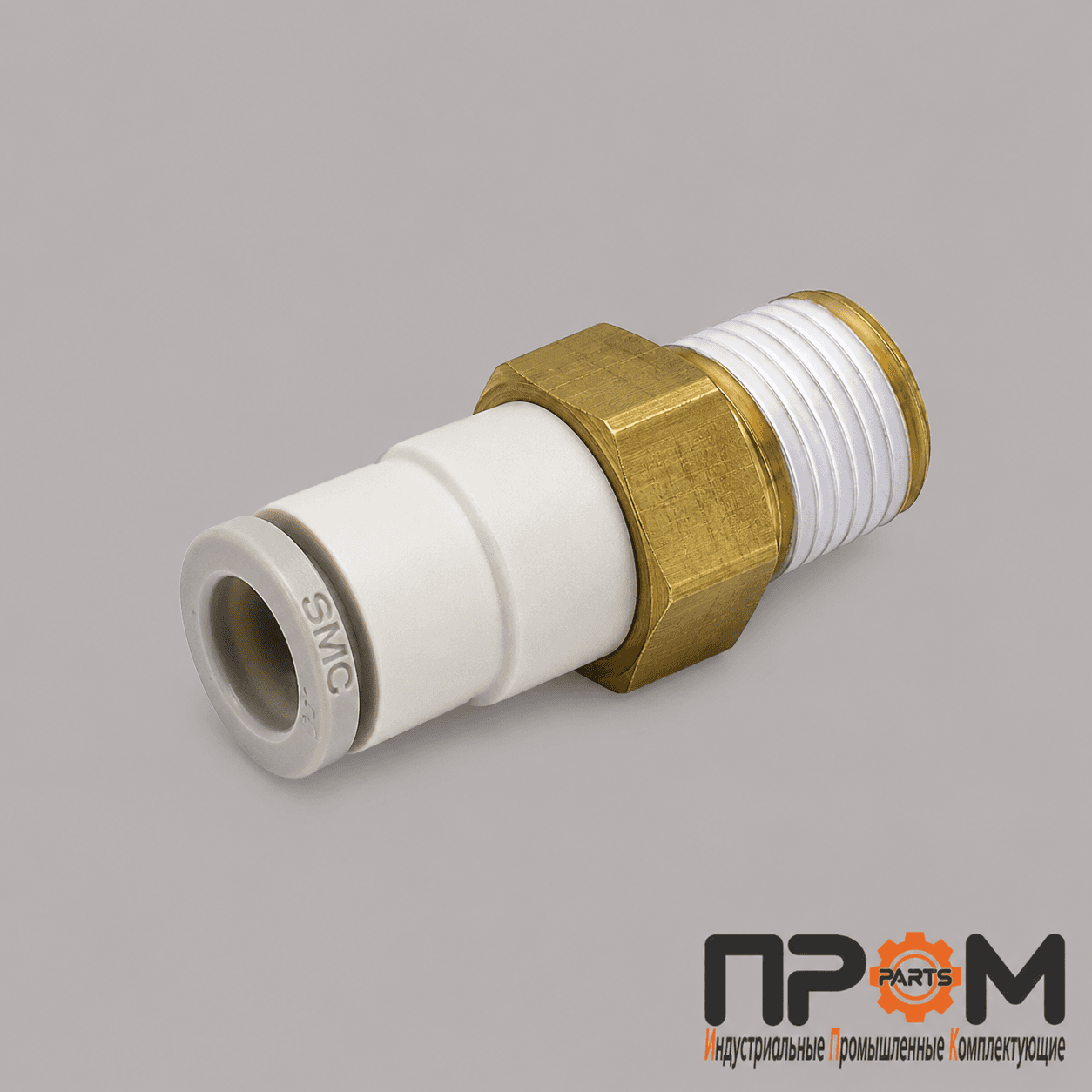

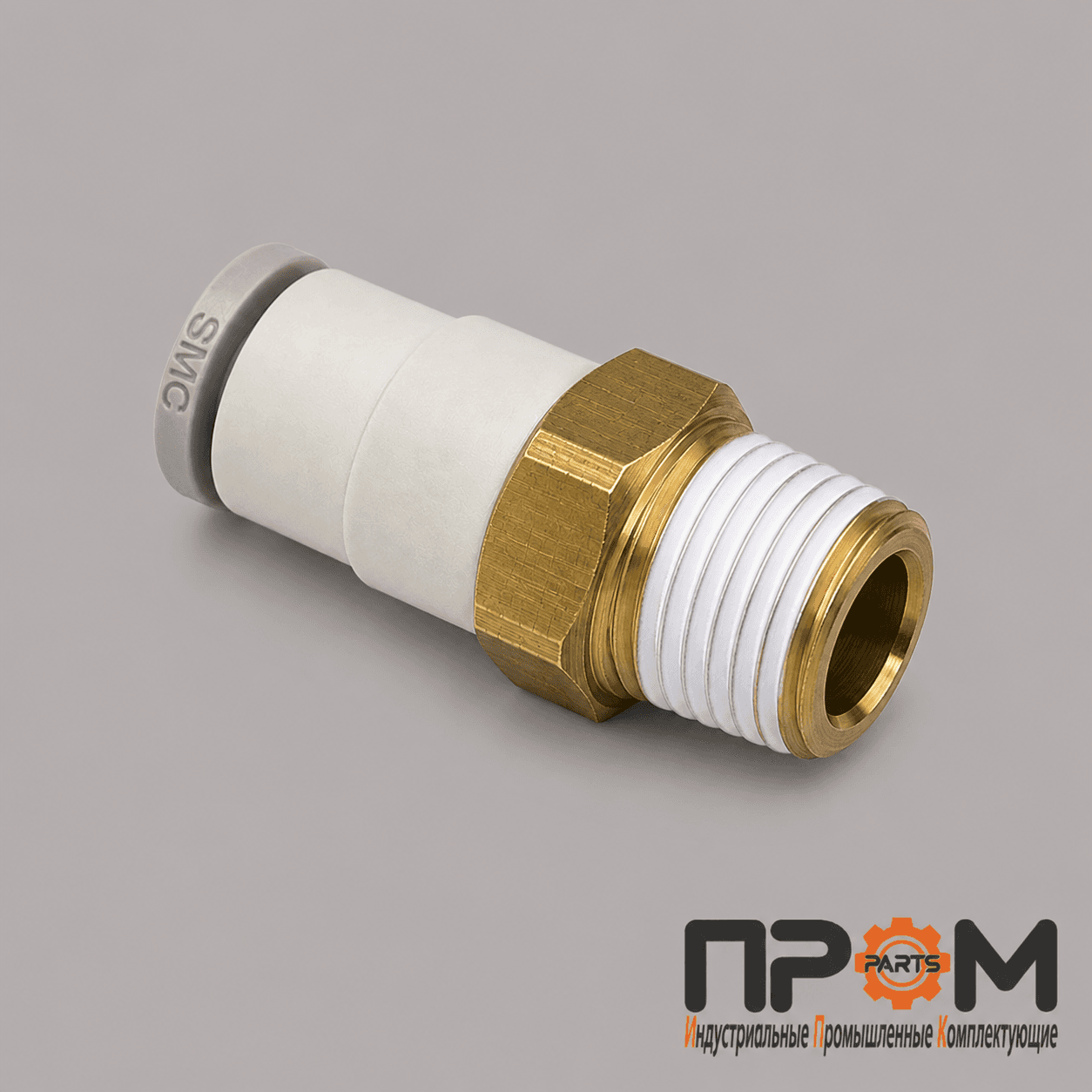

SMC KQ2H06-01AS — прямой цанговый фитинг 6 м...

SMC KQ2H06-01AS — компактный прямой быстроразъемный пневматический фитинг серии KQ2, предназначенный для соединения трубки наружным диаметром 6 мм с пневматическим оборудованием или трубопроводом через наружную коническую резьбу R1/8. Конструкция One-touch обеспечивает быстрое подключение трубки без использования дополнительного инструмента. Для демонтажа трубка освобождается нажатием на release button. Фитинг типа Male Connector применяется для прямого резьбового подключения пневматических линий к клапанам, цилиндрам, блокам подготовки воздуха, распределителям и другому пневматическому оборудованию. Исполнение KQ2H06-01AS имеет предварительно нанесенный на наружную резьбу герметик. Актуальная серия KQ2 рассчитана на работу со сжатым воздухом и может применяться в вакуумных системах до −100 кПа. Для резьбовых деталей производитель предусматривает латунь без покрытия либо латунь с химическим никелированием в зависимости от исполнения. Обновленная серия KQ2 отличается от предыдущего поколения более компактной и легкой конструкцией, а также уменьшенным усилием установки и извлечения трубки. SMC указывает снижение усилия установки до 30%, а усилия извлечения — до 20% по сравнению с предыдущими конструкциями. KQ2 — серия быстроразъемных фитингов One-touch; H — Male Connector, прямой фитинг с наружной резьбой; 06 — трубка Ø6 мм; 01 — резьба R1/8; S — исполнение с предварительно нанесенным резьбовым герметиком. Актуальная серия KQ2 предусматривает метрические трубки Ø2–16 мм и резьбовые соединения R/Rc 1/8–1/2. Технические характеристики Характеристика Значение Производитель SMC Артикул KQ2H06-01AS Серия KQ2 Тип изделия Быстроразъемный пневматический фитинг Исполнение Male Connector / прямой Тип подключения One-touch / цанговое Наружный диаметр трубки Ø6 мм Присоединительная резьба R1/8 Тип резьбы Наружная коническая Герметизация Предварительно нанесенный герметик Рабочая среда Воздух Максимальное рабочее давление 1,0 МПа Испытательное давление 3,0 МПа Рабочий вакуум до −100 кПа Диапазон рабочей температуры −5…+60 °C, без замерзания Материал резьбовой части Латунь Наружный диаметр корпуса D Ø10,4 мм Размер под ключ H 10 мм Общая длина L 18,2 мм Эффективная площадь проходного сечения, нейлоновая трубка 11,8 мм² Эффективная площадь проходного сечения, полиуретановая трубка 8,3 мм² Минимальный диаметр проходного отверстия 4 мм Масса 5,2 г Рабочие параметры серии KQ2 и размерные таблицы приводятся SMC в официальном каталоге. Производитель также подтверждает применение серии при вакууме до −100 кПа. SMC KQ2H06-01AS, KQ2H06-01AS, SMC KQ2H, SMC KQ2, фитинг SMC, фитинг SMC 6 мм, фитинг 6 мм R1/8, фитинг 6 мм 1/8, прямой фитинг SMC, прямой пневматический фитинг, цанговый фитинг SMC, быстроразъемный фитинг SMC, пневматический фитинг SMC, фитинг для трубки 6 мм, фитинг наружная резьба R1/8, соединитель пневматический, One-touch fitting SMC, Male Connector SMC, фитинг с герметиком, пневматика SMC SMC KQ2H06-01AS, KQ2H06-01AS, фитинг SMC, фитинг 6 мм R1/8, цанговый фитинг SMC, пневматический фитинг, быстроразъемный фитинг, SMC KQ2H, SMC KQ2, фитинг для пневмотрубки 6 мм, Male Connector SMC SMC KQ2H06-01AS — прямой цанговый фитинг 6 мм × R1/8 с герметиком
