SMC AW20–AW40-D — фильтр-регулятор (ФР) для...

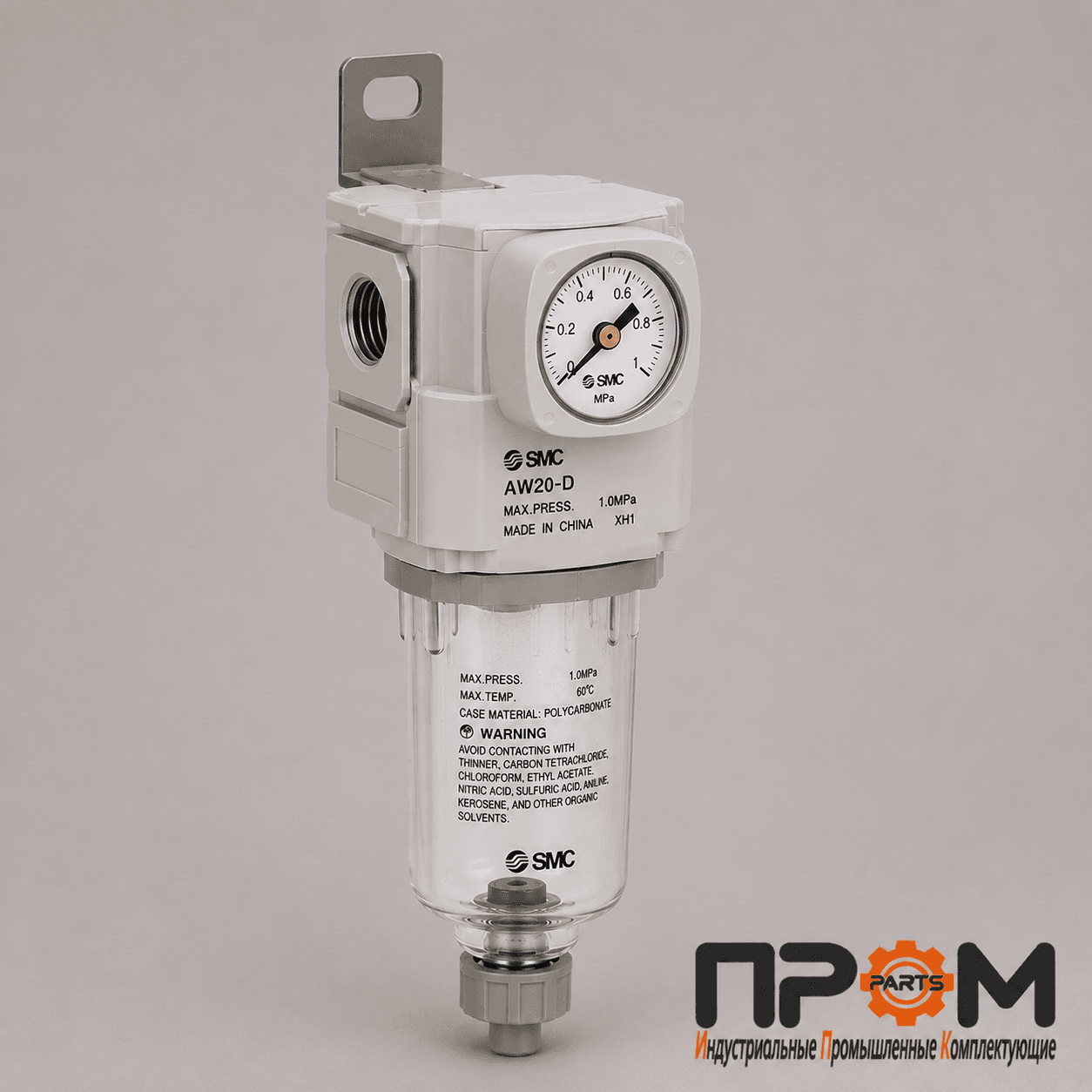

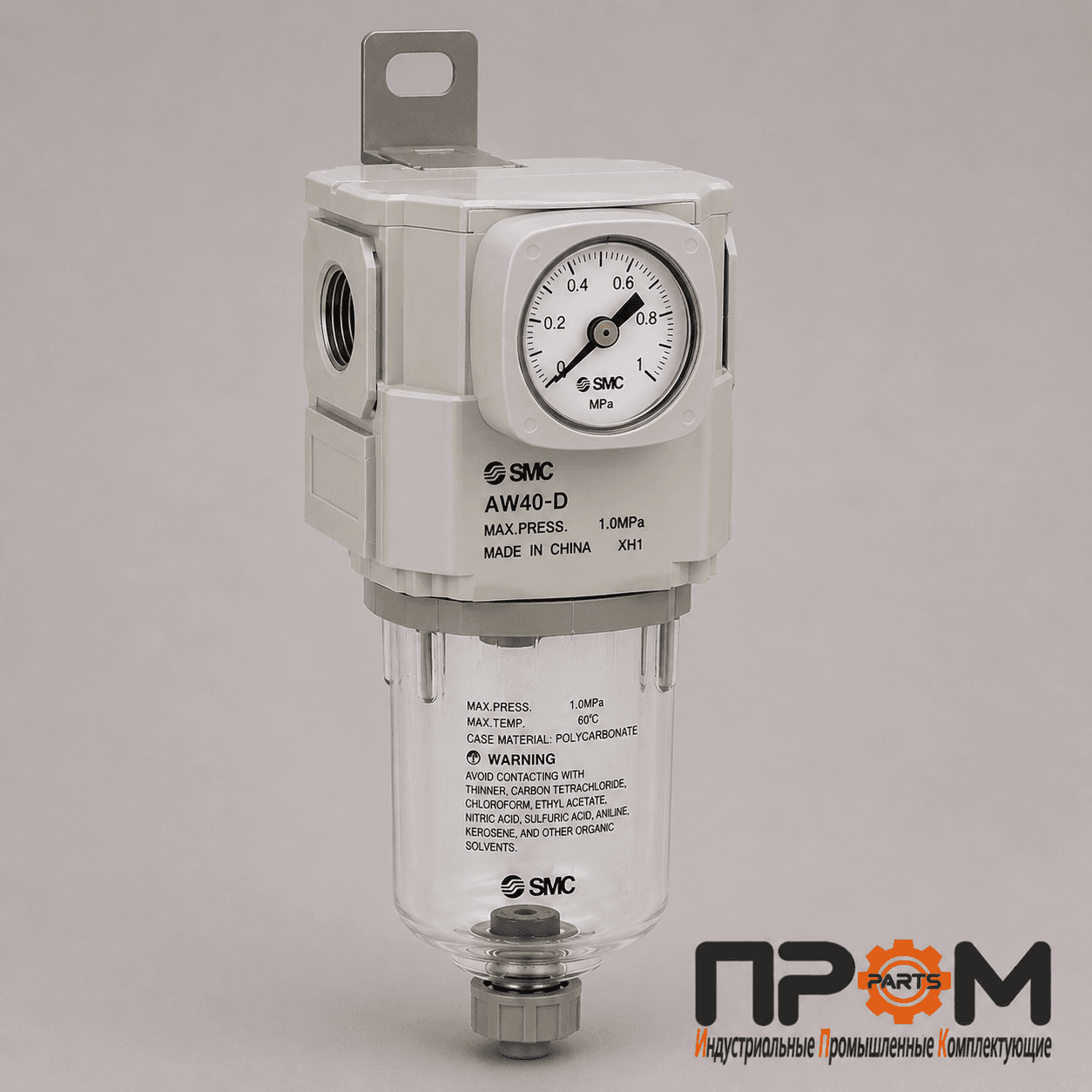

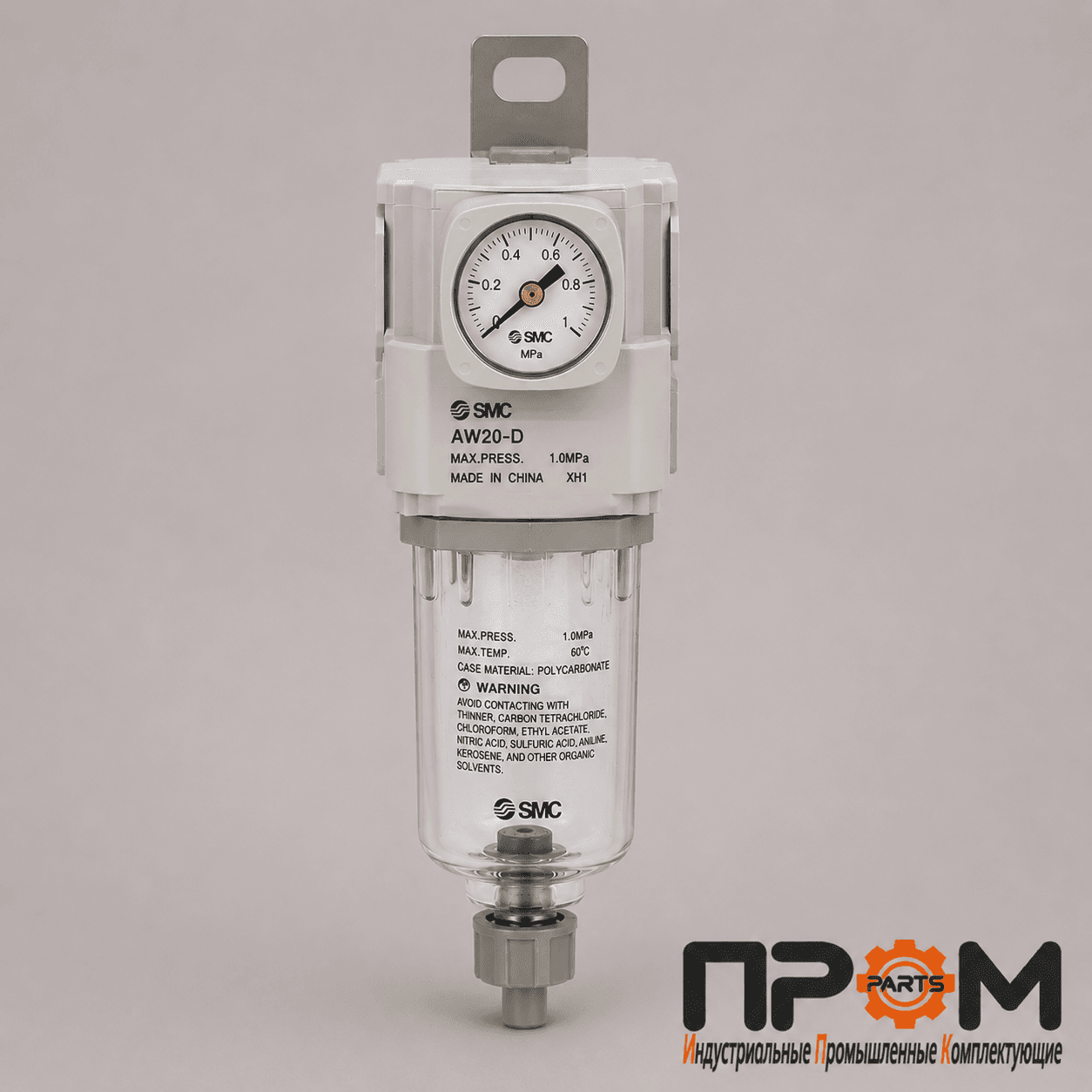

SMC AW20–AW40-D — серия модульных фильтров-регуляторов нового поколения, предназначенных для фильтрации сжатого воздуха и точной регулировки рабочего давления в промышленных пневматических системах. Устройство объединяет воздушный фильтр и регулятор давления в едином компактном корпусе, что уменьшает занимаемое пространство и количество соединений в пневмолинии. Фильтр обеспечивает номинальную степень фильтрации 5 мкм, удаляя из сжатого воздуха твердые загрязнения и конденсат. В стандартном исполнении диапазон настройки выходного давления составляет 0,05–0,85 МПа, максимальное рабочее давление — 1,0 МПа, испытательное давление — 1,5 МПа. Серия AW-D получила новую двухслойную конструкцию колбы: прозрачная защитная оболочка обеспечивает визуальный контроль по всей окружности — 360°, одновременно повышая устойчивость колбы к внешнему воздействию. SMC также сохранила совместимость монтажных элементов: кронштейны и установочные гайки унифицированы с предыдущими исполнениями. Фильтры-регуляторы SMC AW20-D, AW30-D и AW40-D применяются в пневматических приводах, производственных линиях, станках, упаковочном и технологическом оборудовании, системах промышленной автоматизации и другом оборудовании, использующем подготовленный сжатый воздух. Технические характеристики Характеристика AW20-D AW30-D AW40-D Тип Фильтр-регулятор (ФР) Рабочая среда Сжатый воздух Присоединительный размер 1/8, 1/4 1/4, 3/8 1/4, 3/8, 1/2 Порт манометра 1/8 Номинальная фильтрация 5 мкм Диапазон настройки давления 0,05–0,85 МПа Максимальное рабочее давление 1,0 МПа Испытательное давление 1,5 МПа Температура среды и окружающей среды −5…+60 °C Объем конденсатосборника 8 см³ 25 см³ 45 см³ Материал колбы Поликарбонат Конструкция регулятора Разгрузочная Класс чистоты сжатого воздуха* ISO 8573-1:2010 [6:4:4] Защита колбы Опция, сталь Стандарт, поликарбонат Есть также специальное исполнение с диапазоном настройки 0,02–0,2 МПа, поэтому для конкретной товарной позиции диапазон давления необходимо сверять по полному артикулу. Особенности серии Компактная конструкция 2-в-1 — воздушный фильтр и регулятор давления объединены в одном модуле. Степень фильтрации 5 мкм подходит для стандартной подготовки воздуха в промышленных пневмосистемах. Новая конструкция колбы обеспечивает обзор 360°, а диапазон типоразмеров AW20-D–AW40-D позволяет подобрать устройство под необходимую производительность и присоединительный размер. Серия также доступна в исполнениях AWK-D с функцией обратного потока. SMC AW20-D, SMC AW30-D, SMC AW40-D, SMC AW20 AW40-D, SMC AW-D, AW20-D, AW30-D, AW40-D, фильтр-регулятор SMC, фильтр регулятор SMC, ФР SMC, фильтр-регулятор воздуха, пневматический фильтр регулятор, фильтр сжатого воздуха, регулятор давления воздуха, воздушный фильтр SMC, регулятор давления SMC, подготовка сжатого воздуха, блок подготовки воздуха, пневматика SMC, фильтр 5 мкм, модульный фильтр регулятор
