Norgren PTH-100-A1AA / блок подготовки возду...

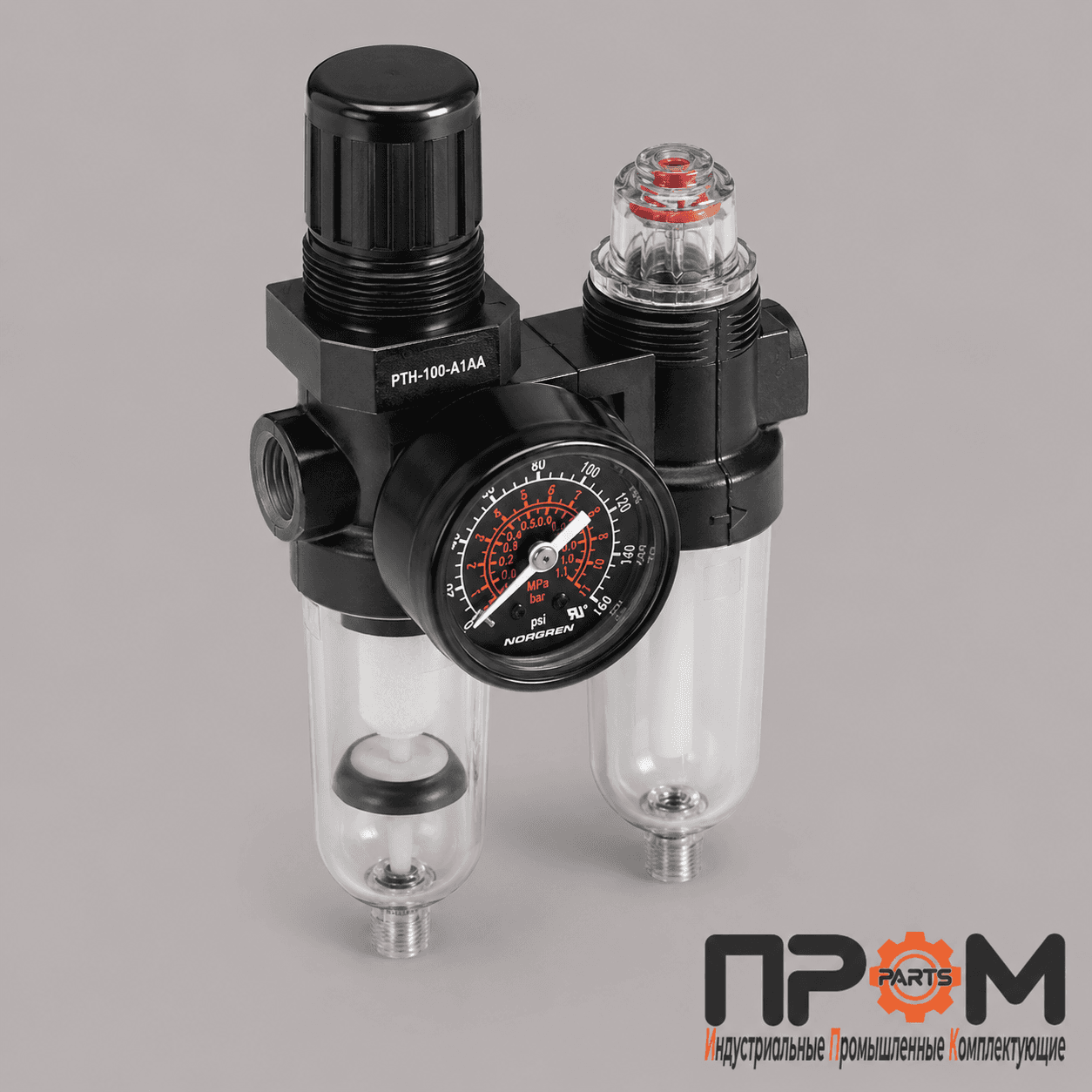

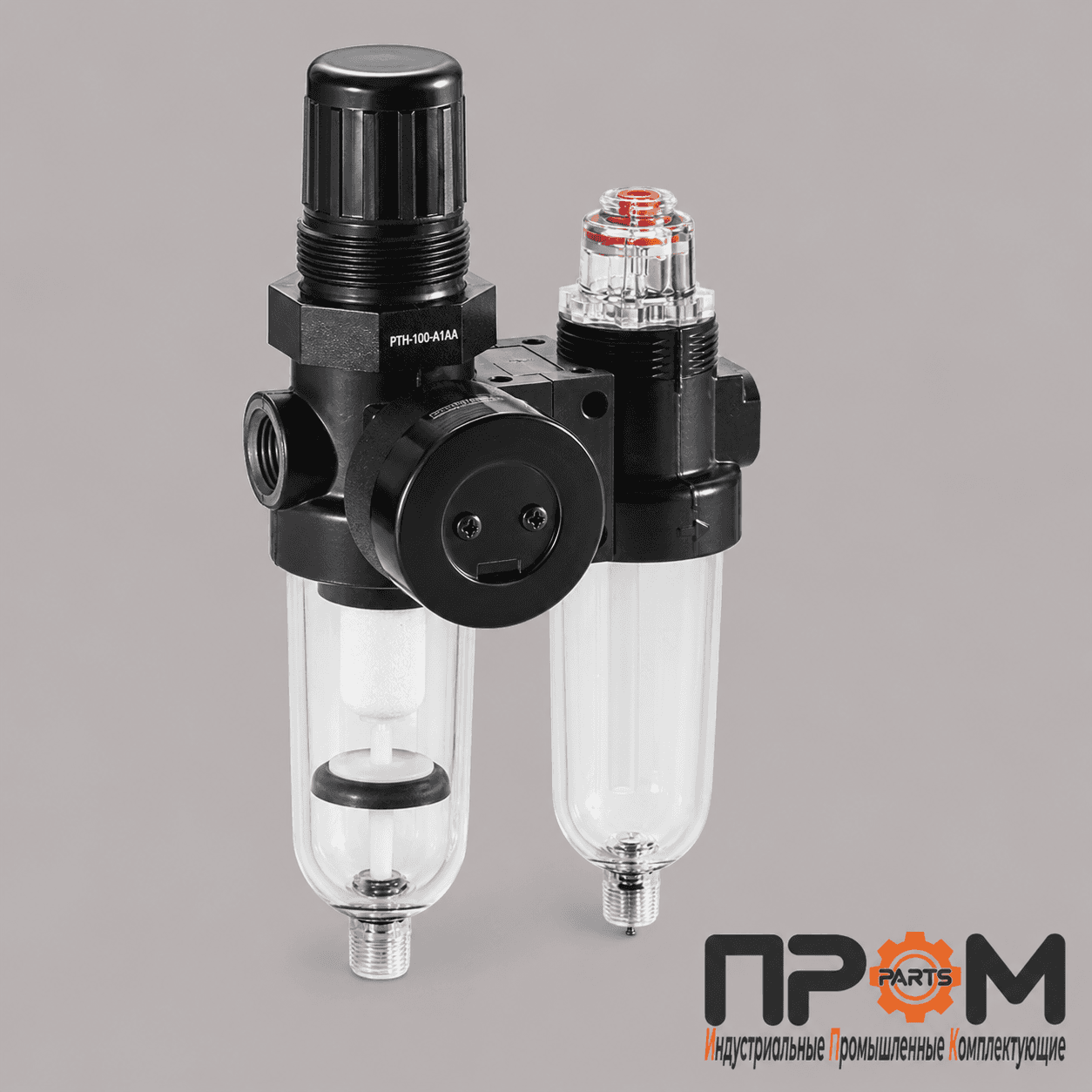

Norgren PTH-100-A1AA — компактный блок подготовки сжатого воздуха, объединяющий фильтр-регулятор давления и лубрикатор Micro-Fog. Устройство выполняет полный цикл подготовки воздуха: удаляет механические загрязнения и капельную влагу, регулирует выходное давление и подаёт дозированную масляную аэрозоль для смазки пневматического оборудования. Фильтрующий элемент с тонкостью очистки 5 мкм защищает пневматические клапаны, цилиндры, инструменты и исполнительные механизмы от загрязнений. Регулятор с разгрузочной диафрагмой поддерживает установленное давление в диапазоне 0,3–7 бар и позволяет сбрасывать избыточное давление на выходе. Лубрикатор Micro-Fog создаёт мелкодисперсный масляный туман и поддерживает практически постоянную концентрацию масла при изменении расхода воздуха. Такое исполнение подходит для централизованной смазки одного или нескольких пневматических инструментов и механизмов. Модель имеет присоединительную резьбу 1/8 PTF, прозрачные поликарбонатные колбы, автоматический слив конденсата, встроенный манометр и регулировочную рукоятку с фиксацией. Блок поставляется в собранном виде и готов к монтажу в пневматическую систему. Технические характеристики Характеристика Значение Тип изделия Блок подготовки воздуха ФРЛ Конструкция Фильтр-регулятор + лубрикатор Артикул PTH-100-A1AA Серия 07 Series (PTH) Рабочая среда Сжатый воздух, нейтральные газы Размер присоединения 1/8 дюйма Тип присоединительной резьбы PTF Максимальное входное давление 10 бар Диапазон регулирования выходного давления 0,3–7 бар Тип регулятора Разгрузочный, с relieving-диафрагмой Тонкость фильтрации 5 мкм Номинальный расход 5 дм³/с, приблизительно 300 л/мин Условия измерения расхода Вход 7 бар, настройка выхода 6,3 бар, падение давления 1 бар Рабочая температура От −20 до +50 °C Слив конденсата Автоматический, импульсного типа Spitter Присоединение слива Наружная трубная резьба 1/8″ Манометр В комплекте Порт манометра 1/8 PTF Тип лубрикатора Micro-Fog, масляный туман Минимальный расход для работы лубрикатора 0,24 дм³/с при входном давлении 6,3 бар Объём колбы лубрикатора 31 мл Колбы Прозрачные Материал корпусов Цинковый сплав Материал верхней части фильтра-регулятора Ацеталь Материал седла клапана Ацеталь Материал колб Поликарбонат Материал смотрового купола лубрикатора Прозрачный нейлон Материал фильтрующего элемента Спечённый полипропилен Материал эластомеров Нитрил, хлоропрен Общая ширина 90 мм Максимальная глубина корпуса 43 мм Масса 0,87 фунта, приблизительно 0,40 кг Монтажный кронштейн Интегрированный Особенности и преимущества полноценная подготовка сжатого воздуха в одном компактном блоке; фильтрация механических частиц размером от 5 мкм; регулирование давления в диапазоне 0,3–7 бар; разгрузочная конструкция регулятора; автоматическое удаление конденсата; встроенный манометр; лубрикатор Micro-Fog для мелкодисперсной подачи масла; стабильная концентрация масла при изменении расхода воздуха; прозрачные колбы для визуального контроля; фиксируемая регулировочная рукоятка; интегрированный кронштейн для настенного монтажа; компактная конструкция для оборудования с ограниченным монтажным пространством. Norgren PTH-100-A1AA, PTH100A1AA, Norgren PTH, ФРЛ Norgren, блок подготовки воздуха Norgren, фильтр регулятор лубрикатор, пневматический ФРЛ, ФРЛ 1/8 PTF, фильтр 5 мкм, регулятор давления 0,3–7 бар, лубрикатор Micro-Fog, маслораспылитель Norgren, подготовка сжатого воздуха, автоматический слив конденсата, пневматика Norgren, IMI Norgren Блок подготовки воздуха Norgren PTH-100-A1AA: фильтр-регулятор и лубрикатор Micro-Fog. Резьба 1/8 PTF, фильтрация 5 мкм, давление до 10 бар, автоматический слив и манометр.
