Фитинг пневматический Festo QSM-M3-3, прямой...

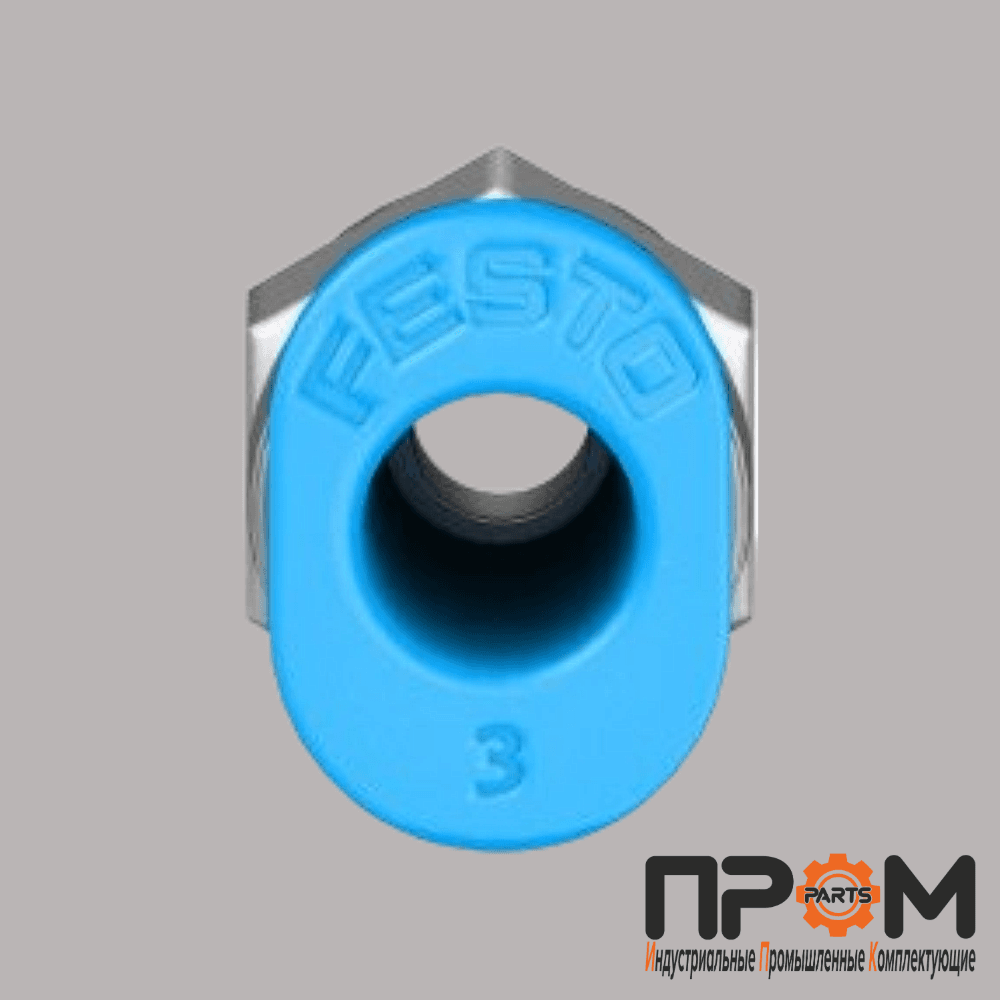

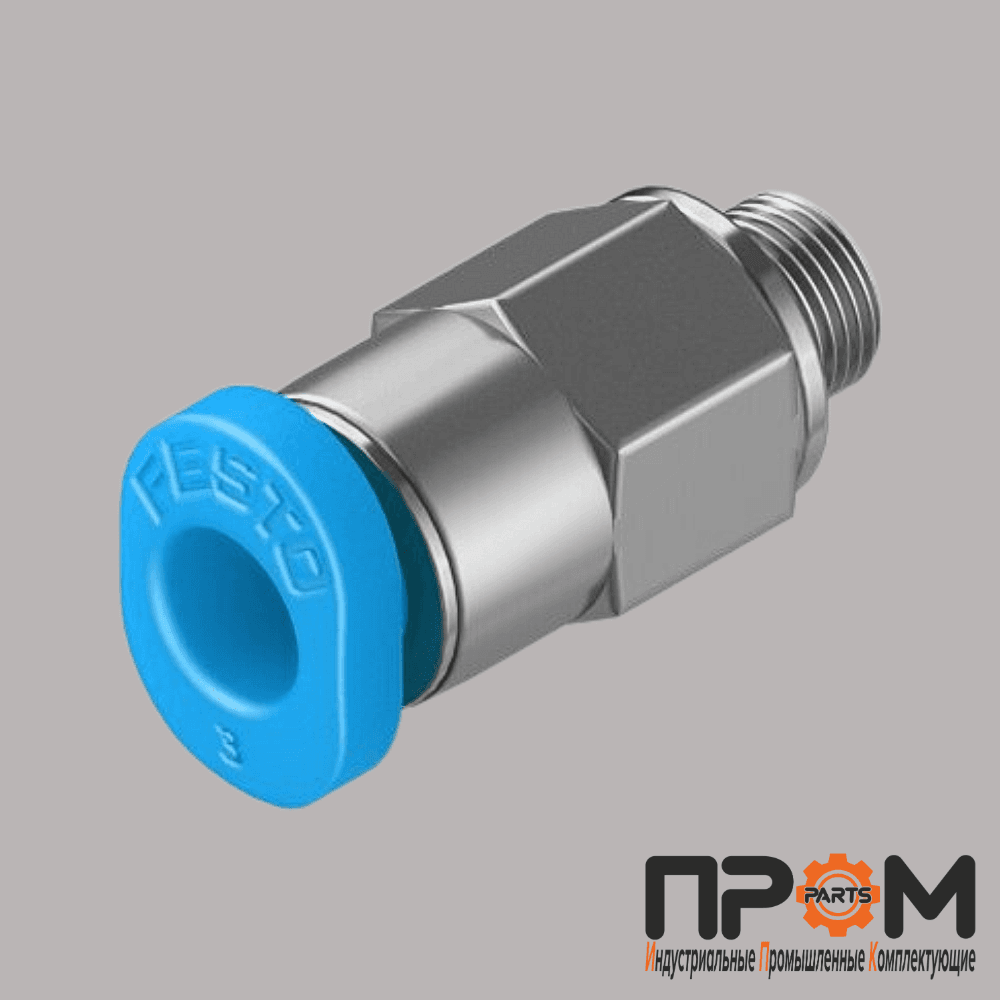

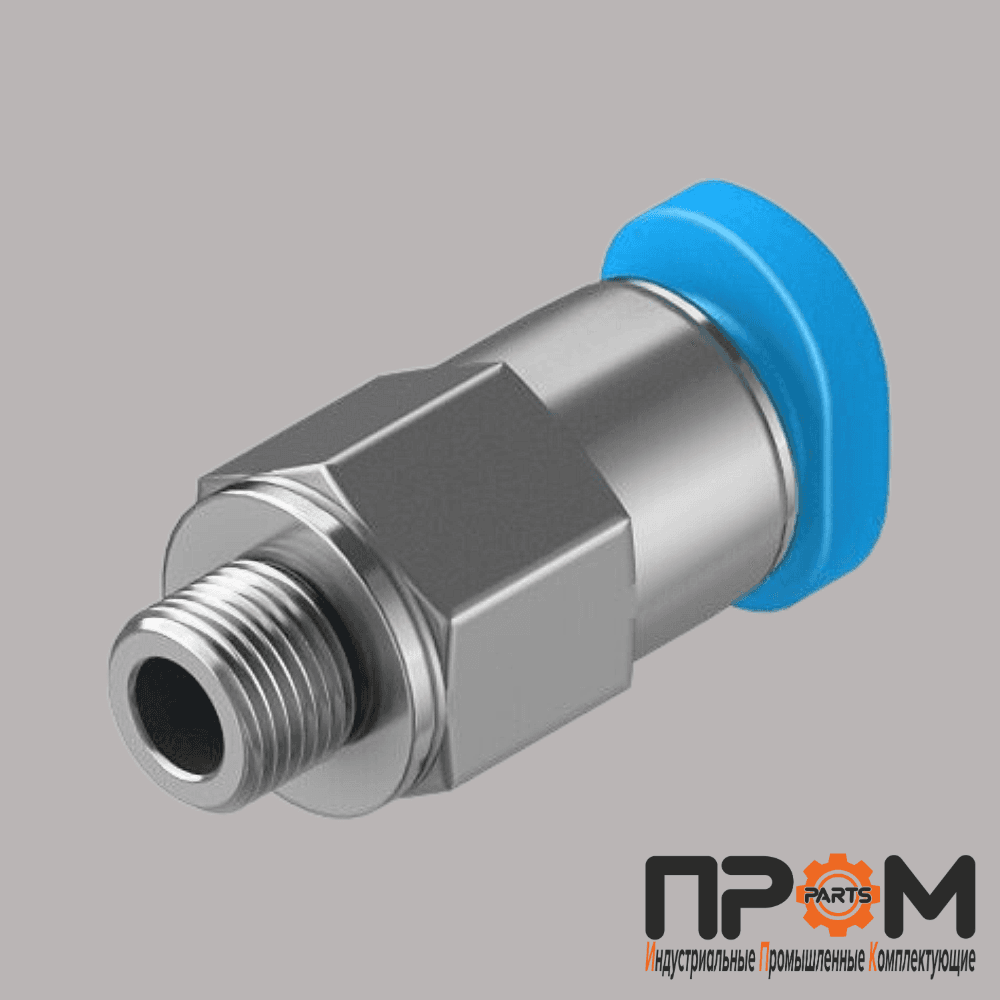

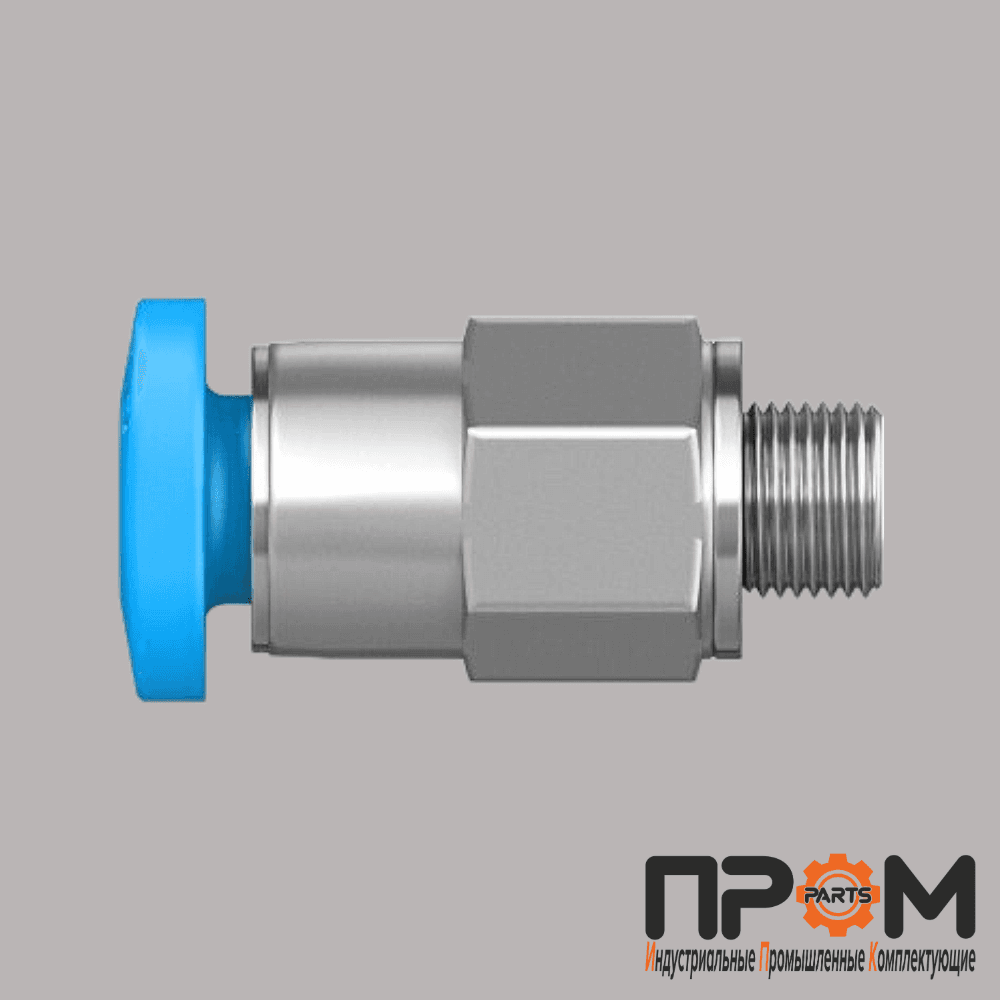

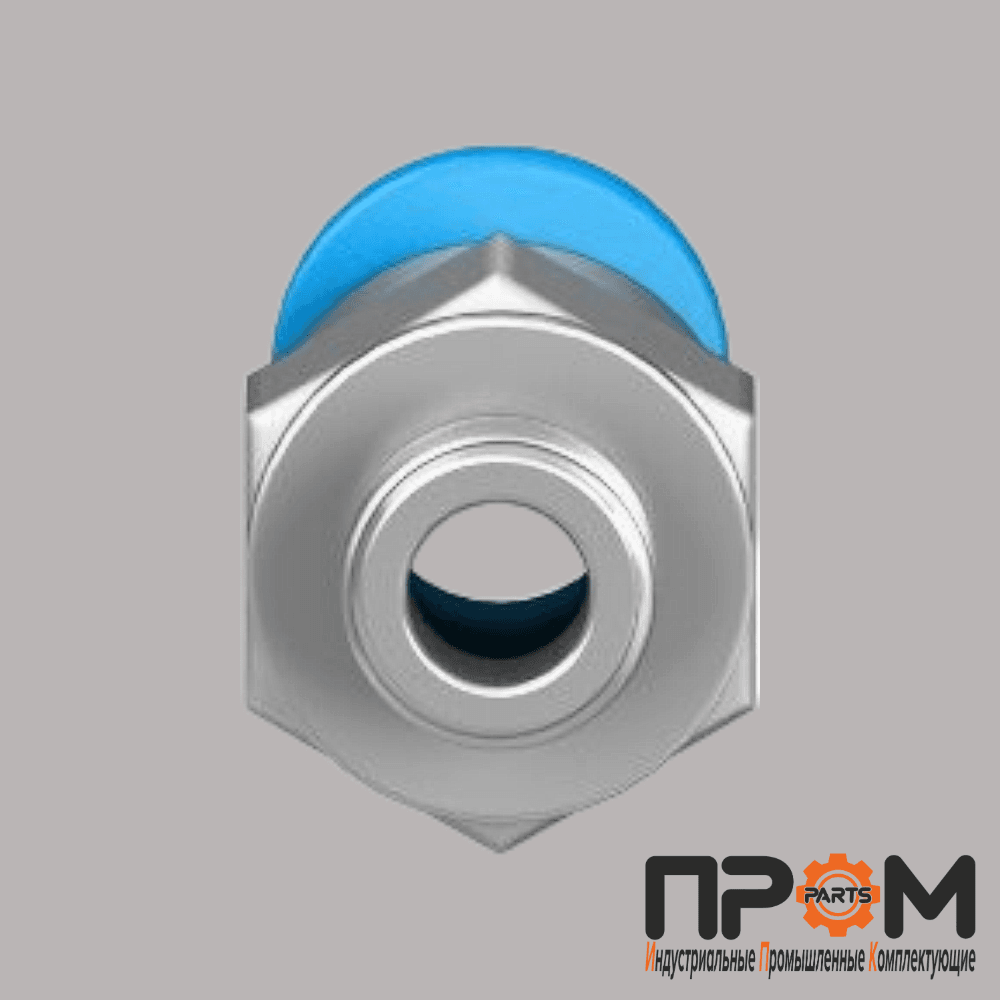

Фитинг пневматический Festo QSM-M3-3, прямой, цанговый, M3 — 3 мм, серия Mini, арт. 153301 Артикул: 153301 / QSM-M3-3 Прямой цанговый фитинг Festo серии QSM (арт. QSM-M3-3) — это компактное и надежное соединительное устройство для быстрого и герметичного подключения пневматических трубок диаметром 3 мм к резьбовому штуцеру M3 . Изделие выполнено по принципу "натяни и вставь" (push-pull principle), что позволяет монтировать пневмолинии без использования специального инструмента и в разы сокращает время сборки. Яркое голубое отпускное кольцо позволяет легко идентифицировать фитинг в пневмосистеме и дает визуальный сигнал о необходимости фиксации. Номинальный диаметр 0,9 мм Глубина вставки трубки 9,6 мм Тип уплотнения резьбового штуцера Уплотнительное кольцо Положение при монтаже Любое Конструктивное исполнение Прямое Размер упаковки 10 штук Принцип конструкции Принцип "натяни и вставь" (Push-pull) Раб. давление во всём диапазоне темп. –0,095 МПа ... 0,6 МПа Раб. давление во всём диапазоне темп. –0,95 бар ... 6 бар Раб. давление во всём диапазоне темп. –13,775 psi ... 87 psi Раб. давление в зависимости от темп. –0,095 МПа ... 1,4 МПа Раб. давление в зависимости от темп. –0,95 бар ... 14 бар Раб.давление в зависимости от температуры –13,775 psi ... 203 psi Раб. среда Сжатый воздух по ISO 8573-1:2010 [7:-:-] Информация о рабочей и пилотной среде Возможна работа со смазкой Класс коррозионной стойкости (CRC) 1 — низкая коррозионная нагрузка Соответствие LABS (PWIS) VDMA24364-B1/B2-L Температура окружающей среды –10 °C ... 80 °C Номинальный момент затяжки 0,48 Нм Допуск номинального момента затяжки ±55% Вес изделия 1,1 г Способ монтажа Под ключ (шестигранник) AF5,5 Пневматическое соединение 1 Наружная резьба M3 Пневматическое соединение 2 Для пневматической трубки с наружным диаметром 3 мм Цвет отпускного кольца Синий Примечание по материалам Соответствует RoHS Материал корпуса Сталь, никелированная Материал отпускного кольца POM Материал уплотнения трубки NBR
