Bosch Rexroth 4WE6E6X/EG24N9K4, 24 В DC, NG6...

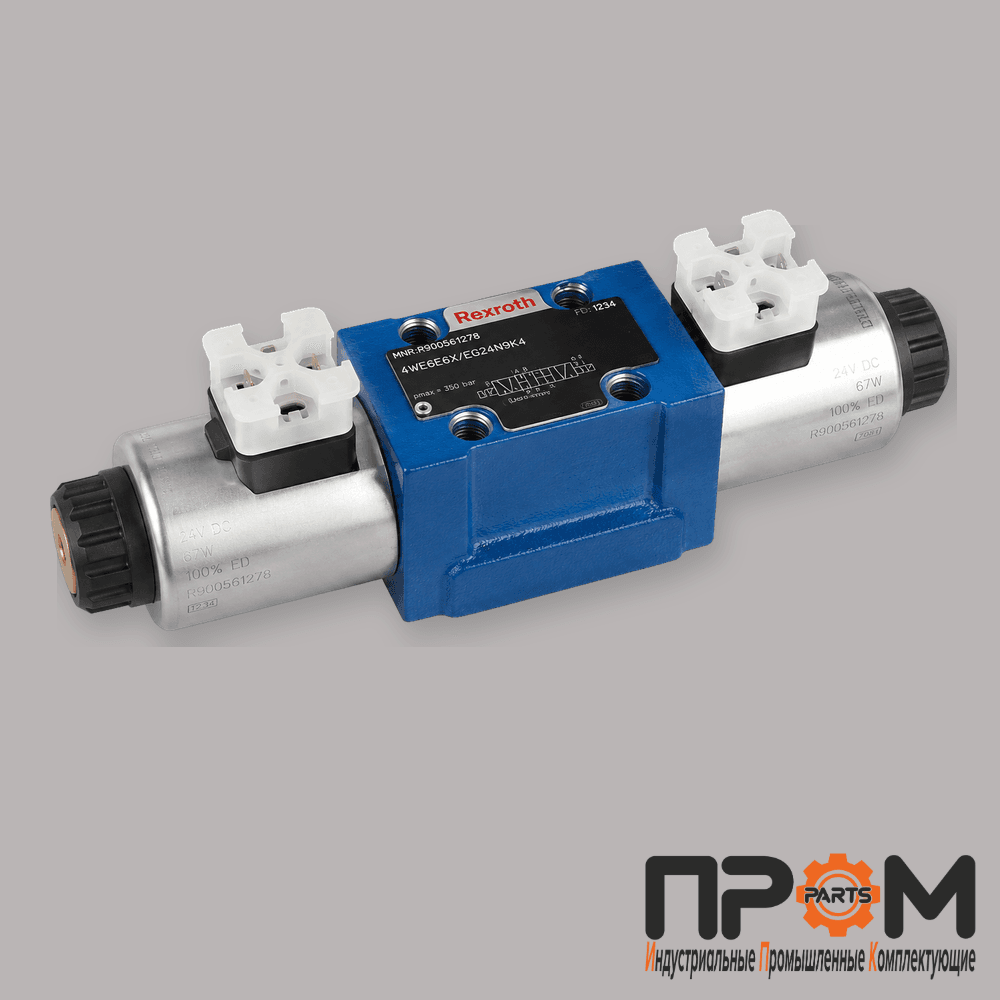

Гидрораспределитель электромагнитный Bosch Rexroth 4WE6E6X/EG24N9K4, 24 В DC, NG6 Модель: 4WE6E6X/EG24N9K4 Материальный номер Bosch Rexroth: R900561278 Производитель: Bosch Rexroth Серия: WE 6, серия компонентов 6X Bosch Rexroth 4WE6E6X/EG24N9K4 — четырехлинейный трехпозиционный гидравлический распределитель с прямым электромагнитным управлением. Устройство предназначено для запуска, остановки и изменения направления потока рабочей жидкости в промышленных гидравлических системах. Распределитель имеет условный проход NG6, схему золотника E и два электромагнита постоянного тока с номинальным напряжением 24 В DC. При отсутствии управляющего сигнала золотник автоматически возвращается пружинами в центральное положение. Монтаж выполняется на плиту с присоединительной поверхностью по ISO 4401-03-02-0-05. Электрическое подключение K4 осуществляется через разъём по EN 175301-803. Исполнение N9 предусматривает защищённое ручное аварийное управление. Гидрораспределитель подходит для гидростанций, металлообрабатывающего оборудования, прессов, производственных линий, станков и других систем промышленной гидравлики. Технические характеристики Характеристика Значение Тип устройства Золотниковый гидрораспределитель Тип управления Прямое электромагнитное Количество гидролиний 4 Количество позиций 3 Схема золотника E Условный проход NG6 Типоразмер 6 Серия компонентов 6X Номинальное напряжение катушек 24 В DC Количество электромагнитов 2 Возврат золотника Пружинное центрирование Максимальное рабочее давление 350 бар Максимальный расход для DC-исполнения 80 л/мин* Монтаж Стыковой, на монтажную плиту Присоединительная поверхность ISO 4401-03-02-0-05 Электрическое подключение K4, штекер по EN 175301-803 Кабельный разъём Заказывается отдельно Ручное управление N9, защищённое Конструкция электромагнита Мокрый электромагнит постоянного тока Положение катушки Может поворачиваться с шагом 90° Степень защиты До IP65 при правильно установленном подходящем разъёме Рабочая жидкость Минеральное гидравлическое масло HL/HLP по DIN 51524 Диапазон кинематической вязкости 2,8–500 мм²/с Рекомендуемая вязкость 30–46 мм²/с Допустимая температура рабочей жидкости От −30 до +80 °C Рекомендуемый класс чистоты жидкости Не хуже ISO 4406 20/18/15 Материальный номер R900561278 * 80 л/мин — максимальное значение для серии WE6 с электромагнитами постоянного тока. Фактически допустимый расход зависит от давления, схемы золотника и направления потока; при проектировании необходимо учитывать рабочие характеристики из официального технического листа. Расшифровка обозначения Элемент кода Значение 4 Четыре гидравлические линии WE Золотниковый распределитель с электромагнитным управлением 6 Типоразмер NG6 E Схема золотника E 6X Серия компонентов 60–69 E Высокомощный электромагнит с мокрым якорем G24 Напряжение 24 В постоянного тока N9 Защищённое ручное аварийное управление K4 Электрический разъём по EN 175301-803 Преимущества рабочее давление до 350 бар; расход до 80 л/мин; компактный монтажный размер NG6; стандартная поверхность ISO 4401; прямое электромагнитное переключение; пружинное центрирование золотника; ручное аварийное управление; поворот катушек с шагом 90°; применение в промышленных гидравлических системах. Гидрораспределитель Bosch Rexroth 4WE6E6X/EG24N9K4, артикул R900561278. Типоразмер NG6, схема 4/3 E, питание 24 В DC, давление до 350 бар, расход до 80 л/мин. Bosch Rexroth 4WE6E6X/EG24N9K4 купить, R900561278, гидрораспределитель Rexroth WE6, гидроклапан NG6 24 В, электромагнитный распределитель 4/3
