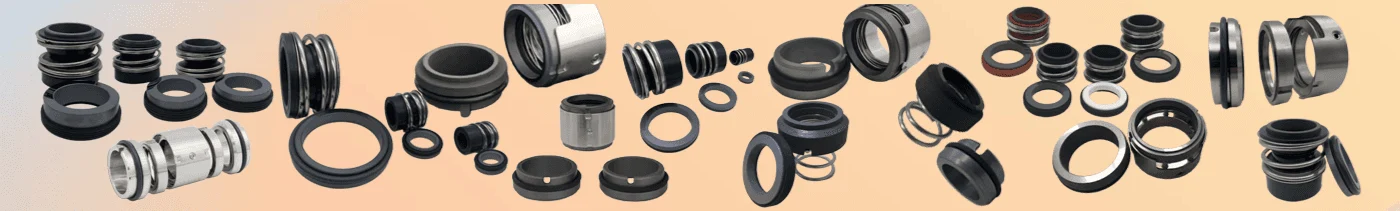

Торцевые уплотнения

Одинарные и двойные, уравновешенные и неуравновешенные, с вращающимися/неподвижными пружинами, резиновые и металлосильфонные Для агрессивных, абразивных, высокотемпературных сред. Подбор по валу и камере уплотнения Бренды: EagleBurgmann, Flowserve, возможны аналоги под заказ

Торцевое уплотнение MG1 предназначено для герметизации вращающихся валов центробежных насосов, компрессоров, мешалок и другого роторного оборудования в химической, нефтегазовой, пищевой и фармацевтической промышленности. MG1-10: G4-SIC-SIC-V; G60-SIC-SIC-VIT MG1-12: G6-SIC-SIC-VIT MG1-14-15: G4/6/60-SIC-SIC-VIT; + для MG1/15: G60-CA-SIC-VIT, G60-CA-SIC-NBR, G60-CA-CE-NBR MG1-16: G4/G6-SIC-SIC-VIT MG1-17: G60-SIC-SIC-VIT (QQVGG); CA-SIC-VIT (BQVGG); TC-TC-VIT (UUVGG); CA-SIC-EPDM (BQEGG); SIC-SIC-VIT-SS316 MG1-18-20-22-24-25-28-30 (частично): G4/G6/G60-SIC-SIC-VIT; (G60-SIC-SIC-V с защитой от перекручивания*). Для MG1/30 доп.: G9, G50-SIC-SIC-VIT (QQVGG) MG1-32: G6/G9/G50/BT-SIC-SIC-VIT; SIC-CAR-VIT; G60-SIC-SIC-VIT; (G60-SIC-SIC-V с защитой от перекручивания*) MG1-33-35-38-40-43-45-48-50-55-60-75-80-90: Комбинации: G4/G6/G50/G60-SIC-SIC-VIT; (G60-SIC-SIC-V с защитой от перекручивания*); CA-SIC-VIT; CA-SIC-NBR; CA-CE-NBR; TC-TC-VIT; SIC-SIC-NBR; SIC-SIC-EPDM; SIC-SIC-VMQ MG1-65-70: G4/G6/G60-SIC-SIC-VIT; (G60-SIC-SIC-V с защитой от перекручивания*) MG1-85-95-100: G6-SIC-SIC-VIT (QQVGG); (G60-SIC-SIC-V с защитой от перекручивания*); G60-QQVGG MG1-110: G60-QQVGG Примечание: G4, G6, G9, G50, G60, BT – условные обозначения конструктивно-геометрического исполнения металлической обоймы и привода торцевого уплотнения. Материалы: SIC – карбид кремния, CA – углерод, TC – карбид вольфрама, CE – керамика VIT – FKM (витон), NBR – нитрил, EPDM – этилен-пропилен, VMQ – силикон (QQVGG, BQVGG, UUVGG, BQEGG, AQPGG, AQ1EGG и др.) – коды производителя (EagleBurgmann) *С защитой от перекручивания – антиротационная конструкция металлических частей (предотвращают проворачивание уплотнения при работе. Это критически важно при высоких нагрузках или пульсирующем давлении).

Торцевое уплотнение MG12 предназначена для герметизации вращающихся валов центробежных насосов, компрессоров, мешалок и другого роторного оборудования в химической, нефтегазовой, пищевой и фармацевтической промышленности. MG12/12: G6, G60, G606 — SIC-SIC-VIT/CA-SIC-EPDM MG12/14: G6, G60 — SIC-SIC-VIT/CA-SIC-EPDM; G606 — SIC-CA-EP (Q1BE3GG) MG12/16: G6, G60, G606 — SIC-SIC-VIT/CA-SIC-EPDM/SIC-CA-EP MG12/18: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM; G606 — SIC-CA-VIT/SIC-CA-EPDM MG12/20: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM/CA-CE-NBR; G606 — SIC-SIC-VIT (QQVGG) MG12/22: G6, G50, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM MG12/24: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM MG12/25: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM/CA-CE-NBR MG12/28: G4, G6, G60, G61 — SIC-SIC-VIT (QQPGG/QQVGG) MG12/32: G6, G50, G60, G606 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM/CA-CE-NBR/SIC-CA-EP MG12/33/35/40: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM/CA-CE-NBR MG12/38: G6 — SIC-SIC-V; G60 — S-S-V MG12/45: G4, G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-SIC-EPDM/SIC-SIC-EPDM MG12/48: G6, G60 — SIC-SIC-VIT (QQVGG)/CA-SIC-VIT (AQVGG/ QQVGG)/SIC-SIC-VIT (BQEGG) MG12/50: G6, G60 — SIC-SIC-VIT (QQVGG)/CA-SIC-VIT (AQVGG/QQVGG) / SIC-SIC-VIT (BQEGG/QQVGG) MG12/55: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT/CA-CE-NBR MG12/65: G6, G60 — SIC-SIC-VIT/CA-SIC-VIT MG12/70: G6, G50, G60 — SIC-SIC-VIT / SIC-SIC-EPDM MG12/80: G6 — SIC-SIC-V/CA-SIC-V; G60 — S-S-VIT/CA-SIC-V Примечания: G4, G6, G50, G60, G61, G606 – условные обозначения конструктивно-геометрического исполнения металлической обоймы и привода торцевого уплотнения. Материалы: SIC – карбид кремния CA – углерод TC – карбид вольфрама CE – керамика VIT – FKM (витон), -20…+200°C, масла/топливо/кислоты NBR – нитрил -30…+100°C, нефтепродукты EPDM – этилен-пропилен -40…+150°C, вода/пар/тормозная жид. VMQ – силикон

Торцевое уплотнение MG13 предназначено для герметизации вращающихся валов центробежных насосов, компрессоров, мешалок и другого роторного оборудования в химической, нефтегазовой, пищевой и фармацевтической промышленности MG13-12: G6-S-S-V (QQVGG) G60-S-S-V MG13-14: G6-S-S-V (QQVGG) G60-S-S-V MG13-16: G6-S-S-V (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-18: G6-S-S-V G60-S-S-V MG13-19: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-22: G6-SIC-SIC-VIT; CA-SIC-VIT G60-SIC-SIC-VIT MG13-28: G6-SIC-SIC-VIT (BQQV); CAR-SIC-EPDM (BAQE); SIC-SIC-EPDM (BQQE) G60-SIC-SIC-VIT (BQQV); CA-SIC-EPDM (BAQE); SIC-SIC-EPDM (BQQE); CA-SIC-VIT (BAQV) MG13-30: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-38: G6-SIC-SIC-VIT (BQQV); CAR-SIC-EPDM (BAQE); SIC-SIC-EPDM (BQQE) G60-SIC-SIC-VIT (BQQV); CA-SIC-EPDM (BAQE); SIC-SIC-EPDM (BQQE); CA-SIC-VIT (BAQV) MG13-40: G6-SIC-SIC-VIT (QQVGG) G50-SIC-SIC-VIT (BQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-43: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-45: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-48: G6-SIC-SIC-VIT (BQQV); CA-SIC-EPDM (BAQE); SIC-SIC-EPDM (BQQE) MG13-50: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-53: G6-SIC-SIC-VIT (QQVGG) G60-SIC-SIC-VIT (QQVGG) MG13-55: G6-SIC-SIC-VIT (QQVGG); CA-SIC-EPDM (AQEGG) G60-SIC-SIC-VIT (QQVGG) Примечания: G6, G50, G60 – условные обозначения конструктивно-геометрического исполнения металлической обоймы и привода торцевого уплотнения. CAR/CA – углеродный графит. Применение: вода, масла, чистые среды без абразива. SIC/S-S – карбид кремния. Применение: агрессивные среды, высокие температуры. TC – карбид вольфрама. Применение: абразивные среды, шламы, высокие нагрузки. CER – керамика. Применение: вода, слабоагрессивные среды. EPDM/E – этилен-пропилен. -40…+150°C. Применение: водоснабжение, отопление, пар. NBR/P – нитрил. -30…+100°C. Применение: стандартные масла, топливо. (QQVGG, BQVGG, UUVGG, BQEGG, AQPGG, и др.) – коды производителя (EagleBurgmann)

Торцевое механическое уплотнение M2N предназначено для динамической герметизации вращающихся валов центробежных насосов. Обеспечивает полное блокирование осевых утечек рабочей среды через уплотнительную камеру, заменяя сальниковую набивку или другие типы контактных уплотнений M2N-10: G60-CAR-SIC-VIT M2N-12: G6-CAR-SIC-VIT G9-CAR-SIC-VIT G60-CAR-SIC-VIT M2N-14: G6-CAR-SIC-VIT M2N-16: G6-CAR-SIC-VIT M2N-18: G6-CAR-SIC-VIT M2N-19: G6-CAR-SIC-VIT M2N-20: G6-CAR-SIC-VIT G9-CAR-SIC-VIT M2N-22: G6-CAR-SIC-VIT Примечание: G6, G9, G60 – условные обозначения конструктивно-геометрического исполнения металлической обоймы и привода торцевого уплотнения. Материалы CAR – углеродный графит (Carbon Graphite). Мягкий, самосмазывающийся материал вращающегося кольца. SIC – карбид кремния (Silicon Carbide). Твёрдый, химически стойкий материал неподвижного кольца. VIT – FKM (витон). Эластомер, рабочая температура -20…+200°C. Стойкость к маслам, топливу, кислотам. Несовместим с паром и горячей водой.

Уплотнения предназначены для герметизации вращающихся валов центробежных насосов в промышленности и ЖКХ M7N – с волновой пружиной M74N – с множественными пружинами M7F – с «винтовым насосом» (pumping screw) M74D – двойное торцевое уплотнение M74D-20: G9-SIC-SIC-VIT; TC-TC-VIT M7N-25: G9-SIC-SIC-VIT; TC-TC-VIT; G91-SIC-CA-VIT M7N-30: G9-SIC-CA-VIT; SIC-SIC-VIT M7N-33: G9-SIC-CA-VIT; SIC-SIC-VIT M74D-35: G9-SIC-SIC-VIT; TC-TC-FEP M7N-38: G9-SIC-CA-VIT; TC-TC-VIT; G91-SIC-CA-V; TC-CA-V M74N-38: G9-SIC-SIC-V M7N-40: G6-SIC-SIC-VIT; G9-SIC-SIC-VIT; TC-TC-VIT; TC-CA-VIT; G91-SIC-CA-VIT M74D-40: G9-TC-TC-VIT M7N-43: G9-SIC-SIC-VIT (QQVGG); SIC-CA-VIT (QBVGG); TC-TC-VIT (UUVGG); SIC-TC-CAR (QQVGG); G60-SIC-TC-CAR (QQVGG) M74N-43: G9-SIC-TC-CAR (QQVGG); SIC-TC-CAR (UBVGG) M7N-45: G9-SIC-TC-CAR (UUVGG); SIC-TC-CAR (QBVGG) M74D-45: G9-SIC-SIC-VIT; TC-TC-VIT M74-50: G9-SIC-SIC-VIT; CA-SIC-VIT; G91-SIC-CA-VIT M7N-48: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) M7N-50: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) M7N-53: G9-SIC-SIC-VIT (QQVGG) M7N-55: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) M7N-60: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) M7N-65: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG); SIC-CA-VIT (QBVGG) M74N-65: G9-SIC-SIC-VIT-304 M7N-70: G6-SIC-SIC-VIT; G9-SIC-SIC-VIT; TC-TC-VIT; G91-SIC-CA-VIT; TC-CA-VIT M74N-70: G9-SIC-SIC-VIT M7F-70: G91-TC-CA-VIT M7N-75: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) M7N-80: G6-SIC-SIC-VIT; G9-SIC-SIC-VIT; G60-SIC-SIC-VIT; G91-SIC-CA-E; SIC-CA-VIT; G9-SIC-VIT Примечания: G6, G9, G60, G91 – условные обозначения конструктивно-геометрического исполнения металлической обоймы и привода. Материалы пар трения SIC – карбид кремния CA/CAR – углерод TC – карбид вольфрама CE – керамика VIT (V) – FKM, -20…+200°C, стойкость к маслам FEP — фторированный этиленпропилен (ФЭП) VIT (V) – FKM (витон), -20…+200°C, стойкость к маслам, топливу, кислотам E (EPDM) – этилен-пропилен, -40…+150°C, стойкость к горячей воде и пару (QQVGG и др.) – коды производителя

Торцевое механическое уплотнение H7N-H75N предназначено для динамической герметизации вращающихся валов центробежных насосов американского типа (Durco, Goulds, Flowserve) по стандарту ISO 3069 / ANSI B73.1. H7N – стандартное исполнение с волновой пружиной H75N – исполнение с множественными пружинами M7N — спроектирована по стандарту DIN 24960 / EN 12756. Это стандарт для насосов европейского типа (например, KSB, Grundfos, Wilo). H7N — спроектирована по стандарту ISO 3069 (ANSI B73.1). Это стандарт для насосов американского типа (например, Durco, Goulds, Flowserve). H7N-40: G9-SIC-SIC-VIT (QQVGG); G91-SIC-SIC-VIT (QBVGG); SIC-SIC-VIT (QBEGG) H75N-40: G9-SIC-SIC-VIT (QQVGG); TC-TC-VIT (UUVGG) H7N-45: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-48: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-50: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-53: G9-SIC-SIC-VIT (QQVGG) H7N-55: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-58: G9-SIC-SIC-VIT; G91-SIC-CA-VIT H75N-58: G9-SIC-SIC-VIT H7N-60: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-65: G9-SIC-SIC-VIT (QQVGG); G91-SIC-CA-VIT (QBVGG) H7N-70: G9-SIC-SIC-VIT; G91-SIC-CA-VIT H7N-75: G9-SIC-SIC-VIT; G91-SIC-CA-VIT H7N-80: G9-SIC-SIC-VIT; G91-SIC-CA-VIT H7N-85: G9-SIC-SIC-VIT; G91-SIC-CA-VIT H7N-90: G9-SIC-SIC-VIT; G91-SIC-CA-VIT Примечания: Конструктивные коды: G9, G91 — обозначение металлической обоймы и привода. Материалы пар трения: SIC (карбид кремния — агрессивные среды, высокие температуры); CA/CAR (углерод); TC (карбид вольфрама — абразив, высокие нагрузки). Эластомеры: VIT (FKM, -20…+200°C — масла, топливо, кислоты). Заводские коды: QQVGG (SIC-SIC/FKM); QBVGG (SIC-CA/FKM); UUVGG (TC-TC/FKM); QBEGG (SIC-SIC/FKM спецпропитка). Размерный ряд: H7N — валы 40–90 мм; H75N — валы 40 и 58 мм.

Стационарные сёдла (неподвижные кольца): Неподвижная часть торцевого механического уплотнения, устанавливается в корпус насоса (камеру уплотнения). Образует пару трения совместно с вращающимся кольцом (ротором). Тип седла (G9, G91) определяет его геометрические параметры, посадочные размеры и способ монтажа. Вращающиеся кольца (роторы): Вращающаяся часть торцевого механического уплотнения, устанавливается на вал насоса. Совместно с неподвижным кольцом (седлом) образует пару трения. Обеспечивает динамическую герметизацию вращающегося вала. G91-28: CA-VIT — неподвижное кольцо G91, диаметр 28 мм, G9-38: SIC-VIT; TC-VIT — неподвижное кольцо G9, диаметр 38 мм G91-38: CA-VIT — неподвижное кольцо G91, d38 мм G91-45: CA-VIT — неподвижное кольцо G91, d45 мм G91-48: CA-VIT — неподвижное кольцо G91, d48 мм G9-60: SIC-VIT — неподвижное кольцо G9, d60 мм G9-100: SIC-VIT — неподвижное кольцо G9, d100 мм G9-130: SIC-VIT — неподвижное кольцо G9, d130 мм Вращающиеся кольца (роторы): 38 мм: TC-VIT — ротор торцевого уплотнения, диаметр 38 мм 48 мм: TC-VIT — ротор торцевого уплотнения, диаметр 48 мм G9 — условное обозначение неподвижного кольца (седла). Стандартное исполнение. G91 — альтернативное исполнение неподвижного кольца, отличающееся посадочными размерами или типом вторичного уплотнения. CA — углеродный графит (Carbon) SIC — карбид кремния TC — карбид вольфрама (Tungsten Carbide) Эластомеры: VIT — (сильфон / O-ring) — FKM (Viton). Рабочая температура -20…+200°C. Стойкость к маслам, топливу, кислотам. Не совместим с паром и горячей водой. Применяемость: Указанные сёдла и роторы являются компонентами торцевых уплотнений серий H7N, M7N, MG1 и других, работающих по стандартам DIN/ISO/ANSI. Для подбора пары «седло + ротор» необходимо согласовывать материалы и типоразмеры. Стандартная комбинация: CA (ротор) + SIC (седло) или SIC + SIC, TC + TC.

Уплотнения серий M3N, M32 и M37G предназначены для герметизации вращающихся валов центробросовых насосов, включая насосы горячего масла и высокотемпературные применения. M3N — базовое одинарное уплотнение с конической пружиной. M32 — специальная серия для насосов горячего масла (высокая температура). M37G — уплотнение для тяжёлых условий (карбид вольфрама, PTFE). Общие рабочие параметры: Давление p1 ≤ 10 бар (145 PSI). Температура t = -20…+140°C (-4…+355°F). Скорость скольжения vg ≤ 15 м/с (50 ft/s). M3N-10: G6-CA-SIC-VIT M3N-12: G6-CA-SIC-VIT; G60-CA-SIC-VIT M3N-30: G6-CA-SIC-VIT; G9-CA-SIC-VIT; G60-CA-SIC-VIT M32 (для насосов горячего масла, высокая температура) M32-28: G60-CA-SIC-VIT (SIC-TC) — исполнения: Длинная / Короткая M32-30: G6-CA-SIC-VIT (SIC-TC) M32-32: G6-CA-SIC-VIT (SIC-TC) — Длинная M32-33: G6-CA-SIC-VIT (SIC-TC) — Длинная M32-35: G6-CA-SIC-VIT (SIC-TC); G9-CA-SIC-VIT (SIC-TC) M32-38: G6-CA-SIC-VIT (SIC-TC) — Короткая; G60-CA-SIC-VIT (SIC-TC) — Длинная M32-40: G4-CA-SIC-VIT (SIC-TC); G6-CA-SIC-VIT (SIC-TC) M32-45: G6-CA-SIC-VIT (SIC-TC) — Короткая M32-48: G6-CA-SIC-VIT (SIC-TC) — Короткая; G60-CA-SIC-VIT (SIC-TC) — Длинная M32-50: G9-CA-SIC-VIT (SIC-TC) M32-55: G6-CA-SIC-VIT (SIC-TC) — Короткая; G60-CA-SIC-VIT (SIC-TC) — Короткая M32-60: G6-CA-SIC-VIT (SIC-TC) M37G M37G-22: G9-TC-TC-VIT; G9-TC-SIC-VIT; G9-TC-CA-VIT M37G-24: G4-TC-SIC-VIT; G6-TC-TC-VIT; G9-TC-TC-VIT; G91-TC-TC-VIT M37G-30: G4-TC-SIC-VIT; G9-TC-TC-VIT; G9-TC-SIC-VIT; G9-TC-CA-VIT; G9-SIC-SIC-VIT M37G-45: G9-TC-TC-VIT; G91-TC-CA-VIT; G9-TC-SIC-VIT; G9-TC-TC-PTFE M37G-48: G9-TC-TC-VIT; G9-TC-CA-VIT; G9-TC-SIC-VIT Примечания: Конструктивные коды: G9, G91 — обозначение металлической обоймы и привода. Материалы пар трения: CA (углерод, графит) SIC (карбид кремния) — твёрдый, химически стойкий TC (карбид вольфрама) Эластомеры: VIT — FKM (витон), -20…+200°C, стойкость к маслам, топливу, кислотам. PTFE — политетрафторэтилен, для агрессивных химических сред.
